Remote HMI V7

Das Remote Desktop Protocol (RDP) ist ein Fernzugriffsprotokoll. Es ermöglicht das Darstellen und steuern des Bildschirminhalts einer entfernten Workstation. RDP ist integraler Bestandteil aller Windows-Betriebssysteme.

Für den RDP Zugriff wird auf dem Server eine eigene Session geöffnet, auf die nur der verbundene Client Zugriff hat.

Die Größe des dargestellten Bildschirminhalts wird durch die Displaygröße des Thin-Client bestimmt. Wenn der Bildschirminhalt nur auf einer Hälfte des Thin-Client dargestellt wird, wird er entsprechend skaliert.

Wenn mehrere RDP-Verbindungen auf einen Server zugreifen sollen, ist ein Windows Server erforderlich. Für den Zugriff auf den Windows-Server benötigt jeder Client eine Clientzugriffslizenz, um sich mit dem Server zu verbinden. Die Vergabe der Lizenzen ist abhängig vom Betriebssystem des Servers.

Zur Adressierung kann der Computername oder die IP-Adresse des Servers verwendet werden.

Wenn Sie redundante Verbindungen ermöglichen wollen, empfehlen wir die Nutzung der Namensauflösung (DNS).

Virtual Network Computing (VNC) ist ein plattformunabhängig nutzbarer Server-Dienst. VNC arbeitet nach dem Client-Server-Modell.

Der VNC-Server-Dienst zeigt den Bildschirminhalt eines entfernten PCs (Server) auf einem lokalen Rechner (Client) an. Der Client dagegen sendet die Tastatur- und Mausbewegungen an den entfernten Server. So können die Ressourcen, Anwendungen und Programme des Servers genutzt werden.

Die Displaygröße des Servers bestimmt die Größe des dargestellten Bildschirminhalts. Wenn das Serverdisplay ein anders Seitenverhältnis als das Display des Thin-Client hat, wird der Bildschirminhalt gestaucht oder mit schwarzen Rändern dargestellt.

VNC erlaubt einen mehrfach Zugriff auf den Server. Die Anzeige der Clients wird dabei synchronisiert.

Auf dem ferngesteuerten PC (Host) muss der VNC-Server-Dienst installiert sein. Der Thin-Client greift über eine VNC-Viewer-Applikation auf den VNC-Server zu. Für die Installation und die Konfiguration des VNC-Dienstes auf dem Server und dem Client sind Administrationsrechte erforderlich. Für die VNC-Kommunikation zwischen Server und Client sind diese Rechte nicht erforderlich.

VNC-Server-Dienste sind von verschiedenen Anbietern erhältlich. Abhängig vom VNC-Server weisen diese Dienste unterschiedliche Funktionalitäten auf.

Ausführliche Informationen sowie die Beschreibung zum VNC-Server-Dienst können Sie der Dokumentation der jeweiligen Anbieter entnehmen.

Um eine VNC-Verbindung aufbauen zu können, muss der VNC-Server-Dienst auf dem Host aktiviert sein. Die zur Verbindung notwendige IP-Adresse bezieht der VNC-Server-Dienst aus den Einstellungen der Netzwerkverbindung des PC. Abhängig von der Konfiguration wird die IP-Adresse manuell festgelegt oder von einem DHCP-Server zugewiesen. Im Adressbuch der Firmware wird diese IP-Adresse als Server-IP der VNC-Verbindung festgelegt.

Der Verbindungsaufbau ist von der Einstellung im VNC-Server abhängig und erfolgt als:

• direkte Verbindung ohne Passwortabfrage
• Verbindung mit VNC-Passwort
• Verbindung mit Windows-Passwort

KVM over IP ermöglicht den Remote-Zugriff auf Keyboard-Video-Mouse-Systeme (KVM). Bei diesen Systemen wird eine Workstation über eine externe KVM-over-IP-Box mit Tastatur, Maus und Monitor verbunden. Die KVM-over-IP-Box wird über die Ethernet-Schnittstelle in das Netzwerk eingebunden. Die Datenübertragung erfolgt im VNC-Protokoll. Für den Aufbau der Verbindung ist ein VNC-Server-Dienst installiert. Die zum KVM-System gehörende Workstation benötigt keinen Netzwerkanschluss und keine Softwareinstallation.

Mit der Kameraoption wird über die Angabe der IP-Adresse eine Kamera ausgewählt. Dies Option ist nur in der PRO Lizenz möglich. Durch die Angabe einer Internetadresse öffnet  sich ein Browserfenster über den gesamten Bildschirm. Es kann immer nur eine aktive Verbindung hergestellt werden.

Der Thin-Client ist als geschlossenes System auf Windows® 10 IoT Enterprise LTSC 2021 konzipiert.

Serienmäßig wird der Thin-Client mit dem Betriebssystem Windows 10 IoT Enterprise und aktiviertem Windows 10 LTSC ausgeliefert.

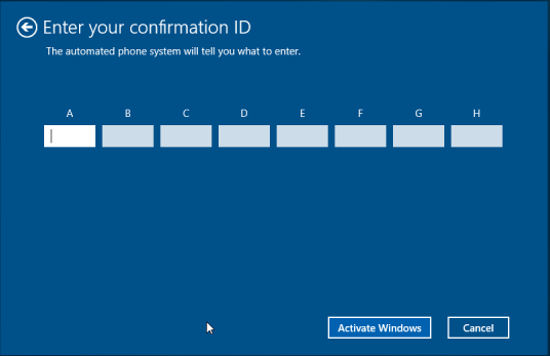

Wenn Windows 10 LTSC nicht aktiviert ist, zum Beispiel nach einem Reset, kann die Aktivierung im Menü Maintain erfolgen (siehe Windows aktivieren).

Es wird empfohlen, die Firewall und den Virenschutz zu aktivieren und alle notwendigen Sicherheitsupdates zuzulassen.

Weitere Maßnahmen zum Schutz des Prozessnetzes müssen vom Betreiber sichergestellt werden.

Sicherheitsfunktionen im Überblick

Das Zugriffskonzept der Remote Firmware beruht auf drei Benutzerrollen. Diese sind hierarchisch strukturiert.

Die Benutzerrollen Admin und Engineer können im Menü Access Control über Passwörter geschützt werden.

Beim ersten Start der Firmware sind die Benutzerrollen deaktiviert und die Firmware startet mit der Benutzerrolle Admin. Der Passwortschutz ist nicht aktiv.

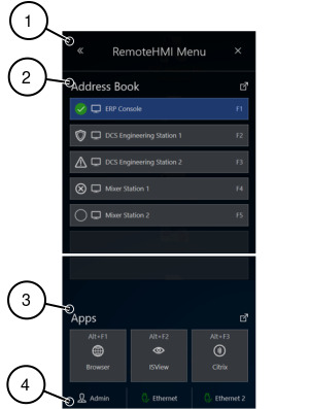

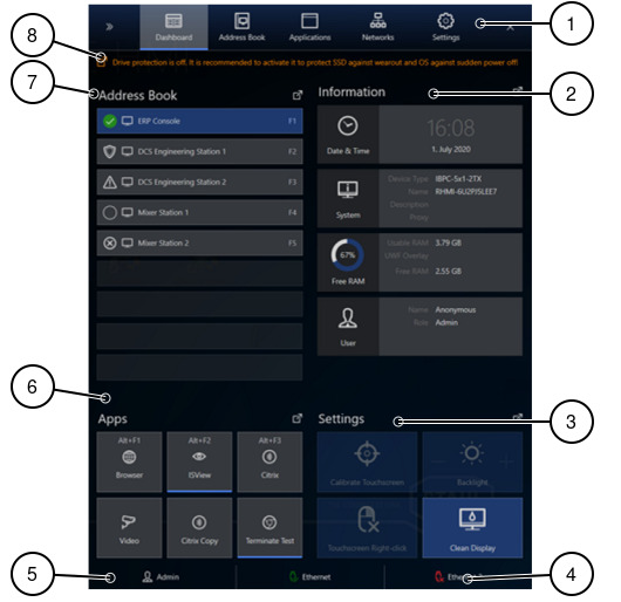

In der Registerleiste sind folgende Funktionen verfügbar:

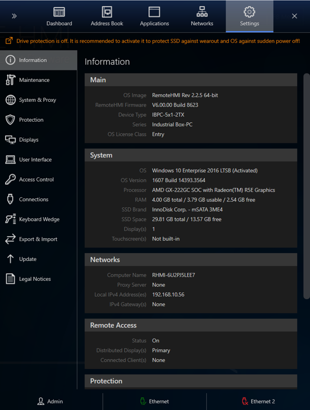

Die Systeminformationen enthalten folgende Daten:

• Date & Time Datum und Uhrzeit
• System Daten zum Thin-Client
• Free RAM verfügbarer Speicher
• User aktuelle Benutzerrolle
• Network 1 Status, IP-Adresse und Geschwindigkeit für Netzwerkadapter 1
• Network 2 Status, IP-Adresse und Geschwindigkeit für Netzwerkadapter 2

Die Basiseinstellungen enthalten Buttons zum Bedienen des Touchscreens. Wenn kein Touchscreen angeschlossen ist, sind die Funktionen ausgegraut.

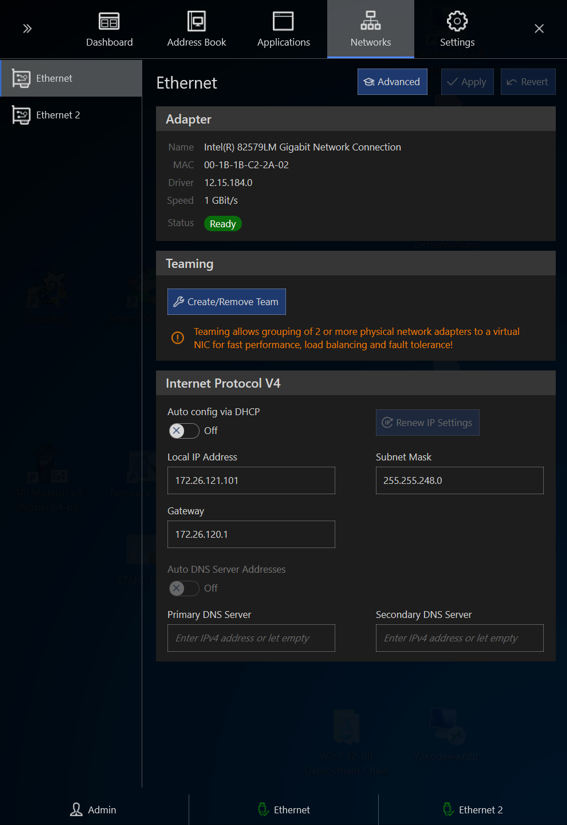

Die Anzeige gibt den Status der Ethernet-Verbindung wieder.

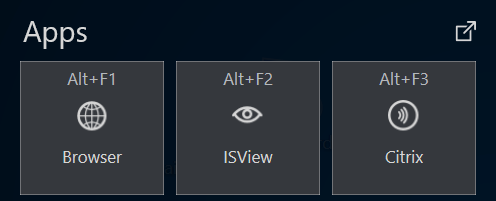

Applikationen können nur mit der Pro-Lizenz der Firmware genutzt werden.

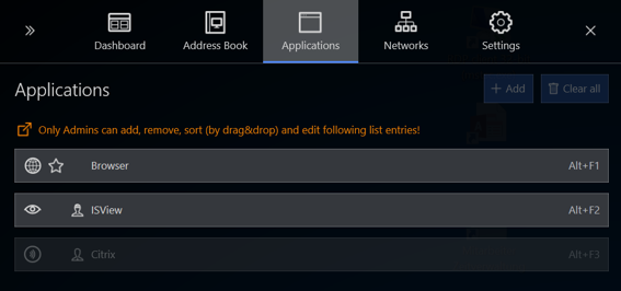

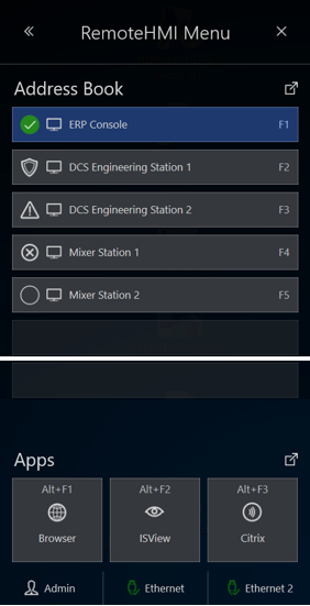

Wenn Anwendungen (Apps) eingerichtet wurden, werden diese als Button angezeigt. Es können mehrere Apps gestartet werden. Der Status der App wird angezeigt.

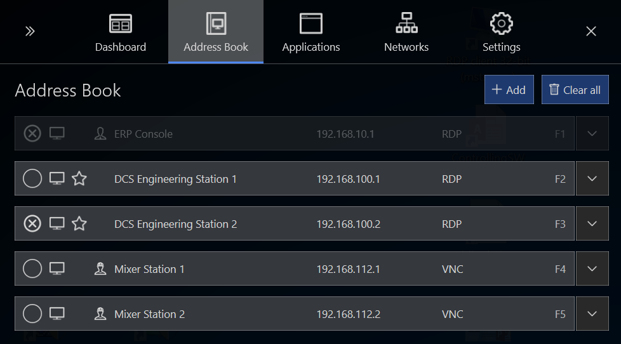

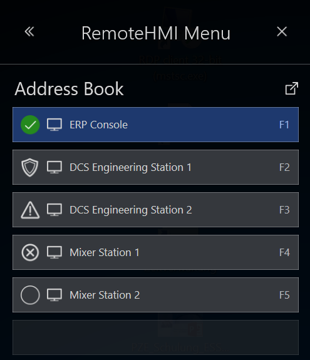

Die Remote-Verbindungen sind im Adressbuch wählbar.

Status der Remote-Verbindung

Elemente zur Navigation

Bedienelemente

Abhängig vom Menü sind unterschiedliche Bedienelemente verfügbar.

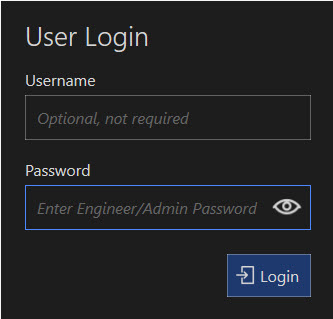

Das Anmelden ist nur erforderlich, wenn die Benutzerrollen aktiviert sind. Der Operator hat ohne Anmeldung Zugriff auf das System.

Durch Klicken auf das Augensysmbol kann das Passwort unsichtbar eingegeben werden. Um das Passwort sichtbar zu machen, muss es gelöscht und erneut eingegeben werden.

Im Auslieferungszustand sind die Benutzerrollen deaktiviert und der Admin ist der Standard-Benutzer. Bei aktivierten Benutzerrollen ist die Eingabe eines Passwortes für die Benutzerrollen Engineer und Admin erforderlich. Der Username wird nicht benötigt.

Benutzer wechseln

1. Öffnen Sie den User Login.
2. Geben Sie das Passwort ein.
3. Bestätigen Sie mit [Login].
   • Das RemoteHMI-Menü öffnet sich.

Automatischer Logon am Server

Die automatische Anmeldung am Server kann in den Einstellungen der Remote-Verbindung konfiguriert werden. Hierfür müssen Sie den Benutzernamen und das Passwort für den Server kennen.

Nur Benutzer, die die Berechtigung haben, remote auf den Server zu zugreifen, können sich am Server anmelden. Prüfen Sie die Berechtigung des Benutzers auf dem Server bzw. der KVM-Box.

Displayposition der Remote-Verbindung

Folgende Darstellungsoptionen sind möglich:

Verhalten der Firmware bei Verlust der Verbindung

Das Verhalten der Remote-Verbindung bei Neustart oder Verlust der Verbindung kann wie folgt konfiguriert werden:

Auto connect on system startup	On	Stellt bei Neustart automatisch eine Verbindung her, wird durch das Symbol  im Adressbucheintrag angezeigt
	Off	Bei Neustart muss der Verbindungsaufbau manuell gestartet werden
Auto reconnect on conncetion loss	On	Stellt bei Verlust der Verbindung automatisch eine Verbindung her, wird durch das Symbol   im Adressbuch angezeigt.
	Off	Bei Verlust der Verbindung muss der Verbindungsaufbau manuell gestartet werden

Für Nutzer der Pro-Lizenz

Die parallele Nutzung mehrerer Remote-Verbindungen wird im Menü Settings unter Connections aktiviert. Siehe auch:

• Mehrere parallele Verbindungen erlauben

Zur Konfiguration benötigen Sie die IP-Adresse oder den Namen des Servers. Diese sind in den Systemeigenschaften des Servers abgelegt.

Der Remote-Zugriff muss für RDP-Verbindungen in den Systemeigenschaften des Servers explizit erlaubt werden. Der Remote-Zugriff muss für den Benutzer konfiguriert sein.

1. Öffnen Sie das Register Address Book.
2. Klicken Sie auf + Add.
   Ein neuer Adressbucheintrag wird erzeugt.
3. Klicken Sie auf Edit.
4. Wählen Sie in den Connection Settings über das Drop-down-Feld Type "RDP".
5. Geben Sie unter Name die Bezeichnung für die Verbindung ein.
6. Tragen Sie unter Server Address die IP-Adresse oder den Namen des Servers ein.
   • HINWEIS:
     Um den automatischen Zugriff auf den verbundenen Server zu gewährleisten, müssen Sie die korrekten Anmeldedaten hinterlegen. Beachten Sie, dass möglicherweise ein Domänenname mit dem Benutzernamen verwendet werden muss.
7. Geben Sie unter User Name und Password die Anmeldedaten des Servers ein.
8. Wenn der Aufruf der Remote-Verbindung über die Tastatur möglich sein soll, legen Sie unter Hotkey einen Tastaturkurzbefehl an.
9. Wählen Sie unter Show on die Anzeigeoption.
10. Legen Sie die minimale Benutzerrolle für den manuellen Aufbau der Verbindung fest.
    • HINWEIS:
      Hat der Benutzer keine Berechtigung die Verbindung aufzubauen, ist diese im Adressbuch ausgegraut.
11. Klicken Sie auf Apply, um die Verbindung einzurichten.
    • Die Verbindung wird im Adressbuch angezeigt.

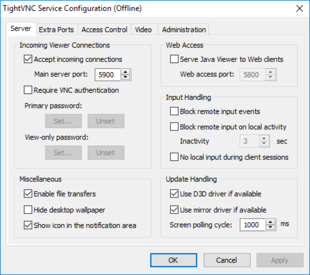

Auf dem Thin-Client ist ein VNC-Client vorinstalliert. Der VNC-Server-Dienst muss auch auf dem Server installiert sein.

Um die Verbindung einzurichten, benötigen Sie die IP-Adresse des VNC-Servers und abhängig von der Konfiguration das VNC-Passwort.

Für den Verbindungsaufbau ist ein VNC-Server-Dienst erforderlich, dieser läuft auf der KVM-Box.

Um die Verbindung einzurichten, benötigen Sie die IP-Adresse des VNC-Servers und abhängig von der Konfiguration das VNC-Passwort.

1. Öffnen Sie das Menü Address Book.
2. Klicken Sie auf +Add.
   Ein neuer Adressbucheintrag wird erzeugt.
3. Öffnen Sie den Adressbucheintrag.
4. Wählen Sie in den Connection Settings über das Drop-down-Feld Type "KVM".
5. Geben Sie im Feld Name die Bezeichnung für die Verbindung ein.
6. Tragen Sie im Feld Server Address die IP-Adresse der KVM-Box ein.

   Gerätetyp	Default IP-Address	Username	Password
   Digital-Ipeps	192.168.1.42	admin	kein password " "
   Digital-Ipeps+	192.168.1.42	admin	kein password " "
   Infinity-Dual 2112T	192.168.1.42	admin	kein password " "
   5x6 Digital	192.168.1.22	admin	top secret

7. Geben Sie unter User Name und Password die Anmeldedaten der KVM-Box ein.
8. Wenn der Aufruf der Remote-Verbindung über die Tastatur möglich sein soll, legen Sie unter Hotkey einen Tastaturkurzbefehl an.
9. Wählen Sie unter Show on die Anzeigeoption.
10. Legen Sie die minimale Benutzerrolle für den manuellen Aufbau der Verbindung fest.
    • HINWEIS:
      Hat der Benutzer keine Berechtigung die Verbindung aufzubauen, ist diese im Adressbuch ausgegraut.
11. Klicken Sie auf Apply, um die Verbindung einzurichten.
    • Die Verbindung wird im Adressbuch angezeigt.

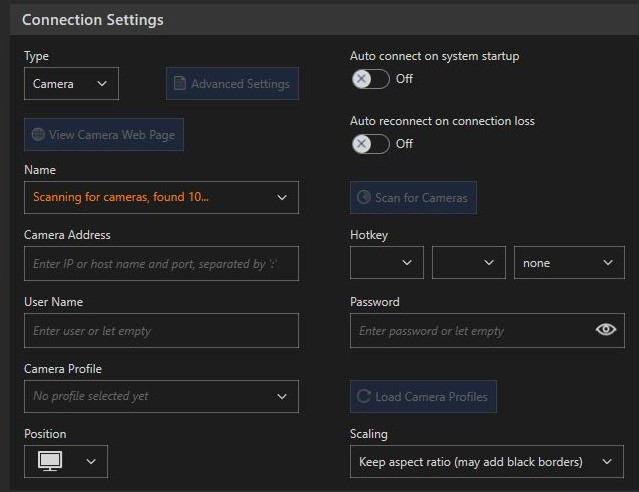

Das Bild zeigt einen Screenshot der Connection Settings Seite der Remote HMI Software. Die folgenden Optionen stehen zur Auswahl:

• Name: Hier kann der Anwender einer Kamera einen spezifischen Namen zuordnen, um die Identifizierung innerhalb der Software zu vereinfachen.
• Camera Address: Hier muss der Anwender die IP Adresse, URL oder Anschluss der Kamera eingeben. Dies ist für den Verbindungsaufbau nötig.
• Username: Zur verbesserten Sicherheit kann hier ein Benutzername mit Berechtigung zum Zugriff auf die Kamera definiert.
• Camera Profile: Der Anwender kann hier ein Kameraprofil auswählen oder definieren, mit Merkmalen wie z.B. Auflösung, Bildfrequenz oder anderen.
• Position: Hier wird für die Beobachtung bestimmter Bereiche die Position oder Ausrichtung der Kamera bestimmt.
• Hotkey: Für eine effizientere Bedienung können hier Hotkeys zum schnellen Zugriff auf die Kameraübertragung oder einzelne Funktionen definiert werden.
• Password: Dieses Feld ist zur Eingabe eines Passwortes für die Kamera vorgesehen, damit nur autorisierte Anwender Zugriff auf die Übertragung haben.
• Scaling: Hier kann die Skalierung angepasst werden, damit das Bild korrekt auf dem Display des HMI erscheint.

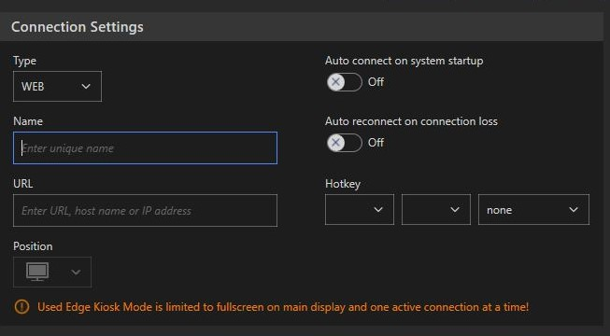

Diese Option ermöglicht das Öffnen des Webbrowsers im Kioskmodus. Durch Eingabe der Internetadresse öffnet sich ein Browserfenster über den gesamten Bildschirm. Die Verbindung wird durch Eingabe des Verbindungsnamens oder der URL hergestellt. Es kann immer nur eine Verbindung genutzt werden.

Die Kalibrierung erfolgt über definierte Kalibrierungspunkte (oben links, Mitte links, unten links, oben Mitte, Mitte Mitte, unten Mitte, oben rechts, Mitte rechts, unten rechts). Diese werden während der Kalibrierung nacheinander angezeigt.

Einen Touchscreen kalibrieren

1. Tippen Sie auf Calibrate Touchscreen um das Kalibrieren zu starten.

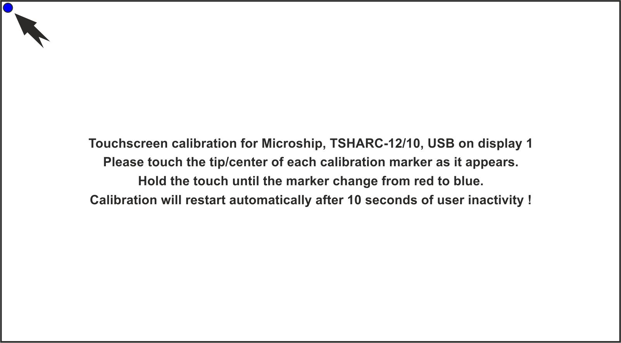

   Die Anzeige wird einfarbig und der erste Kalibrierungspunkt wird angezeigt.

1. Tippen Sie auf den Kalibrierungspunkt und halten Sie diesen gedrückt, bis die Markierung die Farbe von blau auf rot und zurück auf blau gewechselt hat (visuelles Feedback).
   Der nächste Kalibrierungspunkt wird angezeigt.
2. Wiederholen Sie den ersten Schritt für jeden Kalibrierungspunkt. Achten Sie darauf, die Punkte exakt zu treffen.

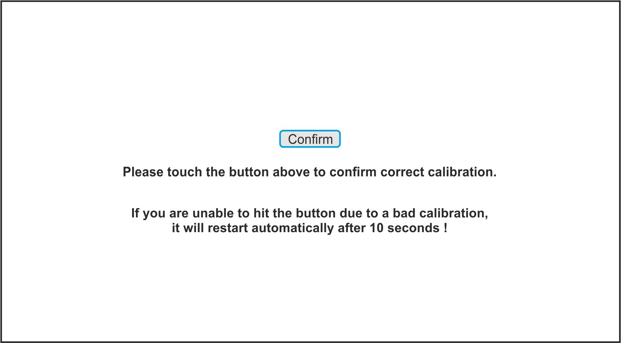

   Wenn der letzte Kalibrierungspunkt gewählt wurde, erscheint folgende Anzeige:
   Please touch the button above to confirm correct calibration.

1. Bestätigen Sie die Kalibrierung mit Confirm.
   • Wenn der Touchscreen kalibriert ist, kehrt die Anzeige zum RemoteHMI-Menü zurück.

Wenn die Kalibrierung nicht korrekt ausgeführt wurde, ist eine Bestätigung der Kalibrierung nicht möglich. Der Vorgang startet automatisch nach 10 Sekunden.

Wenn zwei Touchscreens angeschlossen sind, ist der Button zweigeteilt. Sie können jeden Touchscreen separat kalibrieren.

1. Die linke Hälfte des Buttons Calibrate Touchscreen 1 startet das Kalibrieren des ersten Touchscreens.
2. Die rechte Hälfte des Buttons Calibrate Touchscreen 2 startet das Kalibrieren des zweiten Touchscreens.

Um die Lebensdauer der Hintergrundbeleuchtung zu erhöhen, empfehlen wir die Funktion Backlight Auto Dimming zu aktivieren (siehe Display-Einstellungen).

• Tippen Sie auf +, um die Helligkeit des Displays zu erhöhen.
• Tippen Sie auf -, um die Helligkeit des Displays zu verringern.

Eine kurze Berührung des Touchscreens simuliert die linke Maustaste. Wenn Sie das Kontextmenü von Anwendungen öffnen wollen, müssen Sie den Rechtsklick simulieren.

Kontextmenü einer Anwendung aufrufen

1. Tippen Sie auf Touchscreen Rightclick, um die Funktionen der rechten Maustaste zu aktivieren.
2. Legen Sie den Finger oder Stift auf die Stelle, an der Sie „rechtsklicken“ wollen. Es erscheint ein Kreis um den Berührungspunkt.
3. Halten Sie den Finger oder Stift auf dem Touchscreen, bis sich der Kreis schließt.
4. Lassen Sie den Finger oder Stift los, sobald sich der Kreis geschlossen hat.
   • Das Kontextmenü öffnet sich.

Wenn sich kein Kontextmenü öffnet, ist in dem angeklickten Bereich kein Kontextmenü verfügbar.

Wenn Sie den Finger oder Stift loslassen, bevor sich der Kreis geschlossen hat, wird der Rechtsklick abgebrochen.

• Tippen Sie auf Clean Display, um die Touchfunktionen für 30 Sekunden zu sperren.
• Reinigen Sie den Touchscreen.

Zur Konfiguration benötigen Sie die IP-Adresse oder den Namen des Servers. Diese sind in den Systemeigenschaften des Servers abgelegt.

Der Remote-Zugriff muss für RDP-Verbindungen in den Systemeigenschaften des Servers explizit erlaubt werden. Der Remote-Zugriff muss für den Benutzer konfiguriert sein.

1. Öffnen Sie das Register Address Book.
2. Klicken Sie auf + Add.
   Ein neuer Adressbucheintrag wird erzeugt.
3. Klicken Sie auf Edit.
4. Wählen Sie in den Connection Settings über das Drop-down-Feld Type "RDP".
5. Geben Sie unter Name die Bezeichnung für die Verbindung ein.
6. Tragen Sie unter Server Address die IP-Adresse oder den Namen des Servers ein.
   • HINWEIS:
     Um den automatischen Zugriff auf den verbundenen Server zu gewährleisten, müssen Sie die korrekten Anmeldedaten hinterlegen. Beachten Sie, dass möglicherweise ein Domänenname mit dem Benutzernamen verwendet werden muss.
7. Geben Sie unter User Name und Password die Anmeldedaten des Servers ein.
8. Wenn der Aufruf der Remote-Verbindung über die Tastatur möglich sein soll, legen Sie unter Hotkey einen Tastaturkurzbefehl an.
9. Wählen Sie unter Show on die Anzeigeoption.
10. Legen Sie die minimale Benutzerrolle für den manuellen Aufbau der Verbindung fest.
    • HINWEIS:
      Hat der Benutzer keine Berechtigung die Verbindung aufzubauen, ist diese im Adressbuch ausgegraut.
11. Klicken Sie auf Apply, um die Verbindung einzurichten.
    • Die Verbindung wird im Adressbuch angezeigt.

Auf dem Thin-Client ist ein VNC-Client vorinstalliert. Der VNC-Server-Dienst muss auch auf dem Server installiert sein. Die Installation erfordert Administrator-Rechte auf dem Host-PC und dem Server.

Um die Verbindung einzurichten, benötigen Sie die IP-Adresse des VNC-Servers und abhängig von der Konfiguration das VNC-Passwort.

Wenn die Port-Nummer des VNC-Servers vom Standardport abweicht, muss die IP-Adresse um die Port-Nummer erweitert werden, zum Beispiel: 192.168.1.23:5901

1. Öffnen Sie das Register Address Book.
2. Klicken Sie auf +Add.
   Ein neuer Adressbucheintrag wird erzeugt.
3. Klicken Sie auf Edit.
4. Wählen Sie in den Connection Settings über das Drop-down-Feld Type "VNC".
5. Geben Sie unter Name die Bezeichnung für die Verbindung ein.
6. Tragen Sie unter Server Address die IP-Adresse des Servers ein.
   • HINWEIS:
     Um den automatischen Zugriff auf den verbundenen Server zu gewährleisten, müssen Sie die korrekten Anmeldedaten hinterlegen.
7. Geben Sie die Anmeldedaten des Servers ein.
8. Wenn der Aufruf der Remote-Verbindung über die Tastatur möglich sein soll, legen Sie unter Hotkey einen Tastaturkurzbefehl an.
9. Wählen Sie unter Show on die Anzeigeoption.
10. Legen Sie die minimale Benutzerrolle für den manuellen Aufbau der Verbindung fest.
    • HINWEIS:
      Hat der Benutzer keine Berechtigung die Verbindung aufzubauen, ist diese im Adressbuch ausgegraut.
11. Klicken Sie auf Apply, um die Verbindung einzurichten.
    • Die Verbindung wird im Adressbuch angezeigt.

Die Vorgehensweise ist abhängig vom VNC-Server-Dienst. Nähere Informationen sind der Hersteller-Dokumentation zum VNC-Server-Dienst zu entnehmen.

1. Stellen Sie sicher, dass der Host vom Thin-Client erreicht werden kann. Wenn beide im selben Netzwerk sind, ist das grundsätzlich der Fall.
2. Stellen Sie sicher, dass der VNC-Server-Dienst auf dem Host installiert und aktiviert ist (siehe VNC-Server-Dienst auf dem Host aktivieren).
3. Wenn die Netzwerkverbindung über eine Firewall abgesichert ist, müssen Sie die Firewall konfigurieren. Erlauben Sie die Netzwerk-Kommunikation über den Port, auf dem der VNC-Server-Dienst empfangsbereit ist (standardmäßig 5900).
4. Wenn die Netzwerkverbindung über einen Router abgesichert ist, müssen Sie den Router konfigurieren. Stellen Sie für die Weiterleitung der Netzwerk-Kommunikation jeden konfigurierten Port ein, auf dem der VNC-Server-Dienst empfangsbereit ist (standardmäßig 5900).
5. Prüfen Sie, ob der VNC-Server-Dienst ordnungsgemäß arbeitet und eingehende Verbindungen akzeptiert.
   • Der Host ist vorbereitet.

Die Vorgehensweise ist abhängig vom VNC-Server-Dienst. Nähere Informationen sind der Hersteller-Dokumentation zum VNC-Server-Dienst zu entnehmen.

1. Stellen Sie sicher, dass der Thin-Client den Host erreichen kann. Wenn beide im selben Netzwerk sind, ist das grundsätzlich der Fall.
2. Wenn die VNC-Verbindung des Thin-Client über einen Proxy-Server abgesichert ist, müssen Sie im VNC-Viewer den Proxy-Server angeben.
   • Der Thin-Client ist vorbereitet.

Sie können eine Systemwartung im Administrator-Konto und z.B. die Installation von Applikationen auf dem Thin-Client durchführen.

1. Öffnen Sie das Menü Maintenance.
2. Klicken Sie im Bereich Main auf Maintain System.
   Es erscheint eine Sicherheitsabfrage.
3. Bestätigen Sie die Sicherheitsabfrage mit Yes.
   Das System wechselt zum Anmeldebildschirm und erlaubt das Einloggen in das Administrator-Konto der regulären Windows-Oberfläche.
4. Führen Sie die notwendigen Änderungen am System durch.
   • In der Regel ist ein Neustart erforderlich, um die Änderungen zu übernehmen.

1. Öffnen Sie das Menü Maintenance.
2. Klicken Sie im Bereich Main auf Restart System.
   Es erscheint eine Sicherheitsabfrage.
3. Bestätigen Sie die Sicherheitsabfrage mit Yes.
   • Das System startet neu.

Für bestimmte Änderungen in der Firmware ist ein Neustart des Thin-Clients erforderlich.

1. Öffnen Sie das Menü Maintenance.
2. Klicken Sie im Bereich Main auf Shutdown System.
   Es erscheint eine Sicherheitsabfrage.
3. Bestätigen Sie die Sicherheitsabfrage mit Yes.
   • Das System fährt herunter.

"Advanced Startup" ist ein spezielles Menü, das erweiterte Optionen zur Fehlerbehebung und Wartung des Betriebssystems bietet. Es ermöglicht, verschiedene Tools und Modi zu verwenden, um Probleme zu beheben, Diagnosen durchzuführen oder das System zu konfigurieren. Hier sind die Hauptfunktionen und Optionen, die über "Advanced Startup" zugänglich sind:

1. Zugriff auf erweiterte Reparatur- und Wiederherstellungsoptionen

• Systemwiederherstellung: Setzt das System auf einen vorherigen Wiederherstellungspunkt zurück, ohne persönliche Dateien zu löschen.
• Systemabbild-Wiederherstellung: Stellt das System von einem zuvor erstellten Abbild (Backup) wieder her.

2. Problembehandlung (Troubleshoot)

• Einstellungen zurücksetzen: Ermöglicht das Zurücksetzen von Windows auf die Werkseinstellungen, mit oder ohne Beibehaltung persönlicher Dateien.
• Eingabeaufforderung: Öffnet eine Befehlszeile für erweiterte Diagnosen und Reparaturen.
• Startreparatur: Behebt häufige Probleme, die den Start von Windows verhindern.
• Start-Einstellungen ändern: Ermöglicht das Booten im abgesicherten Modus oder das Deaktivieren erweiterter Treiberoptionen.

3. Boot-Optionen

• Boot-Manager anzeigen: Wähle zwischen verschiedenen installierten Betriebssystemen.
• Start von einem anderen Gerät: Ermöglicht das Booten von einer CD/DVD, einem USB-Stick oder über das Netzwerk.

4. Treiber und Einstellungen anpassen

• Deaktivierung der Treibersignaturprüfung: Nützlich für die Installation nicht signierter Treiber.
• Deaktivierung erzwungener Neustarts bei Fehlern: Ermöglicht das Anzeigen von Bluescreen-Fehlern (BSOD).

5. UEFI/BIOS-Optionen

• UEFI-Firmware-Einstellungen: Erlaubt den Zugriff auf BIOS-/UEFI-Einstellungen, z.B. zum Aktivieren von Secure Boot oder Ändern der Boot-Reihenfolge.

Sie können die Einstellungen der Firmware auf den Auslieferungszustand zurücksetzen.

Ein Reset bedeutet:

• Löschen der Adressbuch-Einträge
• Löschen der Applikationsliste
• Zurücksetzen der Netzwerk-Konfiguration auf "automatisch"

Nicht geändert werden:

• Tastatur-Layout
• Windows Text- und Elementgröße
• Computer Name

Sie können die Adressbuch-Einträge, die Applikationsliste und Netzwerkeinstellungen über einen Export separat speichern. Über einen Import können Sie intakte Einstellungen wieder laden (siehe Import und Export).

1. Öffnen Sie das Menü Maintenance.
2. Klicken Sie im Bereich Main auf Reset all Settings.
   Es erscheint eine Sicherheitsabfrage.
3. Bestätigen Sie die Sicherheitsabfrage mit Yes.
   • Das System wird auf den Auslieferungszustand zurückgesetzt.

In diesem Dialog können Sie Peripherie-Geräte, wie USB- oder Bluetooth-Geräte koppeln oder hinzufügen.

1. Öffnen Sie das Menü Maintenance.
2. Schließen Sie das neue Gerät am Thin-Client an.
3. Klicken Sie im Bereich Device auf Add/Pair Device.
   Das System wechselt auf die Systemebene zum Fenster Control Panel/Hardware and Sound/Devices and Printers.
4. Fügen Sie ein neues Gerät über Add a device hinzu.
5. Der Systemdialog zum Hinzufügen eines Geräts startet.
6. Wählen Sie den Gerätetyp aus.
7. Folgen Sie den Anweisungen im Systemdialog.
8. Nach der Installation der Gerätetreiber und der Konfiguration des Geräts, können Sie das Gerät nutzen.
9. Testen Sie, ob das Gerät einwandfrei funktioniert.

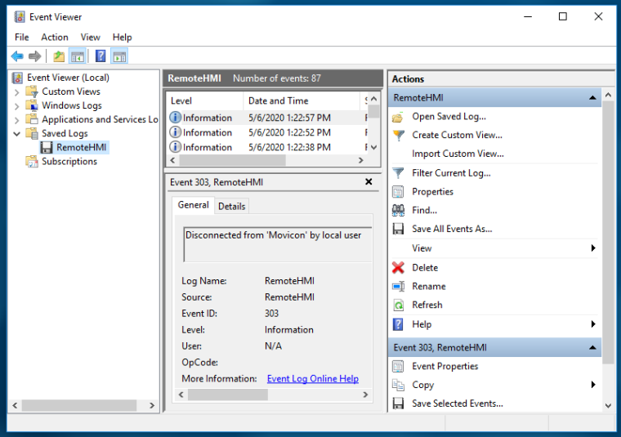

Liste der Ereignisse öffnen

1. Öffnen Sie das Menü Maintenance.
2. Klicken Sie im Bereich Event Log auf View Event Log.
   Das System wechselt auf die Systemebene zum "Event Viewer".

Die Auflistung der letzten Ereignisse kann einige Zeit beanspruchen. Warten Sie, bis sich die Liste aufgebaut hat.

• Der Liste können Sie alle Ereignisse entnehmen.

Der UWF-Filter muss deaktiviert sein, um den Vorgang ausführen zu können.

Lizenz Online über einen Internet-Zugang aktivieren

1. Öffnen Sie das Menü Maintenance.
2. Stellen Sie sicher, dass der Thin-Client Zugang zum Internet hat.
3. Wählen Sie im Bereich Pro Edition License Activation die Funktion Online.
4. Geben Sie unter Product key den erhaltenen Lizenzschlüssel ein.
5. Geben Sie unter Company Name den Firmennamen ein.
6. Geben Sie unter Name den Namen des Lizenznehmers ein.
7. Geben Sie unter Email Address die E-Mailadresse des Lizenznehmers ein.
8. Klicken Sie auf Activate Pro License.
   Das System gibt eine Meldung aus.
   Wenn die Aktivierung erfolgreich war, wird der Bereich Pro Edition License Activation ausgeblendet.

Lizenz Offline aktivieren

1. Öffnen Sie das Menü Maintenance.
2. Wählen Sie im Bereich Pro Edition License Activation die Funktion Offline.
3. Öffnen Sie im Browser folgende Internetseite remotehmi-licensing.stahl.de.
4. Wählen Sie die Seite License Activation.

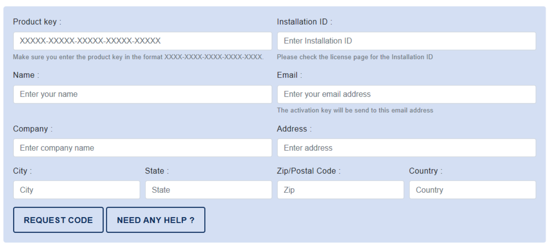

5. Füllen Sie das Formular aus und fordern Sie den Aktivierungscode an.
   • HINWEIS:
     Sie erhalten den Aktivierungscode automatisch per E-Mail adressiert an die im Formular angegebene E-Mailadresse. Dies kann bis zu 5 Minuten dauern. Wenn Sie keine E-Mail erhalten, sehen Sie im Spam-Ordner nach.
6. Geben Sie im Menü Maintenance unter Product key den Produktschlüssel und unter Activation Code den erhaltenen Aktivierungscode ein.
7. Klicken Sie auf Apply Pro License.
   Das System gibt eine Meldung aus.
   Wenn die Aktivierung erfolgreich war, wird der Bereich Pro Edition License Activation ausgeblendet.

Der UWF-Filter muss deaktiviert sein, um den Vorgang ausführen zu können.

Das Betriebssystem Windows 10 IoT Enterprise LTSC ist bei Auslieferung bereits aktiviert. Wenn zum Beispiel nach dem Wiederherstellen des Systems Windows 10 IoT Enterprise LTSC deaktiviert ist, können Sie es per Telefon oder über einen Internet-Zugang aktivieren. Ein Systemdialog leitet Sie durch die telefonische Aktivierung.

Betriebssystem per Telefon aktivieren

Die Aktivierung erfolgt über den telefonischen Service-Dienst von Microsoft.

1. Öffnen Sie das Menü Maintenance.
2. Klicken Sie im Bereich Windows Activation auf Activate by phone.
   Der Systemdialog zur Windows Aktivierung startet.
3. Wählen Sie im Fenster Select your country or region das gewünschte Land oder die Region aus.
4. Klicken Sie auf Next, um ins Fenster Call and provide your installation ID zu wechseln.
5. Wählen Sie die angegebene Telefonnummer und folgen Sie den Anweisungen im Telefondialog.
6. Klicken Sie auf Next, um ins Fenster Enter your confirmation ID zu wechseln.
7. Geben Sie die Bestätigungs-ID ein.
8. Klicken Sie auf Activate Windows, um das Betriebssystem zu aktivieren.

   Das System gibt eine Meldung aus.
   Wenn die Aktivierung erfolgreich war, wird der Bereich Windows Activation ausgeblendet.
   • Im Menü Information wird unter System das aktivierte Betriebssystem aufgeführt.

Betriebssystem über einen Internet-Zugang aktivieren

Der Thin-Client benötigt einen Internet-Zugang.

1. Öffnen Sie das Menü Maintenance.
2. Klicken Sie im Bereich Windows Activation auf Activate over Internet.
   Der Vorgang kann bis zu einer Minute dauern.
3. Warten Sie bis das System eine Meldung ausgibt.
   Wenn die Aktivierung erfolgreich war, wird der Bereich Windows Activation ausgeblendet.
   • Im Menü Information wird unter System das aktivierte Betriebssystem aufgeführt.

Der Thin-Client kann über die IP-Adresse oder den Computernamen im Netzwerk adressiert werden. Der Computername kann z.B. bei Remote-Zugriff auf den Thin-Client via VNC verwendet werden. Deshalb sollte der Computername im Netzwerk eindeutig sein.

1. Geben Sie unter Computer Name den Namen ein.
   • HINWEIS:
     In umfangreichen Netzen kann die Eingabe einer Beschreibung sinnvoll sein, um das Gerät schneller identifizieren zu können.
2. Geben Sie unter Description eine aussagekräftige Beschreibung zum Gerät ein.

Mit dieser Option kann das Format für Datum und Zeitangabe geändert werden.

Über das Betriebssystem kann der Stromverbrauch systemweit verwaltet werden. Das System fährt herunter und, wenn nötig, schnell wieder hoch.

Durch den Proxy-Server können Zugriffe zum Beispiel auf Internet-Ressourcen kontrolliert und eingeschränkt werden. Die Weiterleitung der Clientanfrage an den Zielserver erfolgt mit der IP-Adresse des Proxy-Servers.

Proxy-Server verwenden

1. Ermitteln Sie die IP-Adresse oder den Netzwerknamen des Proxy-Servers.
2. Aktivieren Sie die Funktion Use a Proxy Server.
3. Geben Sie die IP-Adresse oder den Netzwerknamen des Proxy-Servers ein.

Proxy-Server nicht verwenden

1. Deaktivieren Sie die Funktion Use a Proxy Server.

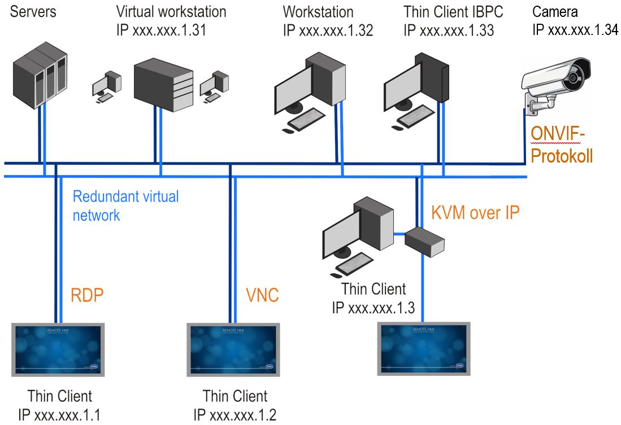

Remote-Zugriff auf den Thin-Client via VNC und RDM konfigurieren

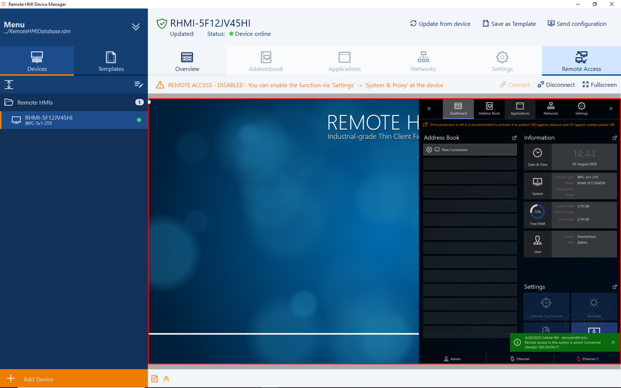

1. Aktivieren Sie Allow configuration export/import via RemoteHMI Device Manager, um den Export und Import der Konfiguration des Thin-Client über den RemoteHMI Device Manager zu erlauben.
2. Aktivieren Sie Allow remote access via VNC, um den VNC-Remote-Zugriff auf den Thin-Client zu erlauben.
3. Geben Sie ein Passwort für die Fernsteuerung ein.
4. Geben Sie optional ein Passwort für den Remote-Zugriff ohne Bedienerlaubnis ein.
5. Klicken Sie auf Advanced VNC Server Config, wenn Sie die VNC-Einstellungen ändern müssen.
6. Stellen Sie unter Input blocking during remote access das Zugriffsverhalten während einer Fernverbindung ein.
7. Aktivieren Sie Off, um die lokale und die Remote-Bedienung während des Remote-Zugriffs zu erlauben.
8. Aktivieren Sie Local, um die lokale Bedienung am Thin-Client während des Remote-Zugriffs zu sperren.
9. Aktivieren Sie Remote on local activity, inactivity timeout = 3 sec, um durch die lokale Bedienung die Remote-Bedienung während des Remote-Zugriffs zu sperren.
   Die Sperre wird aufgehoben, wenn für eine festgelegte Sperrzeit keine lokale Bedienung erfolgt. Die Sperrzeit beträgt bei Auslieferung 3 Sekunden und kann angepasst werden.
10. Um die Sperrzeit anzupassen, klicken Sie auf Advanced VNC Server Config.

In den Windows Admin Account Login Credentials können Sie die Anmeldedaten für den Zugriff auf das Windows Administrator-Konto hinterlegen. Die Anmeldedaten werden benötigt, wenn über die Firmware Applikationen gestartet werden sollen, die Administrator- oder erweiterte (elevated) Rechte erfordern.

Das Hinterlegen der Anmeldedaten

• verhindert, dass bei jedem Start der App die Anmeldedaten neu angeben werden müssen
• erlaubt das Starten der App durch Benutzer, die die Anmeldedaten nicht kennen

1. Geben Sie unter Name und Password die Anmeldedaten des Windows Admin-Accounts ein.

Es wird empfohlen, die Windows Firewall und den Virenschutz zu aktivieren und alle notwendigen Sicherheitsupdates zuzulassen. Bei der Auslieferung sind diese Funktionen aktiviert.

Windows-Sicherheit aktivieren

Das automatische Herunterladen der Sicherheitsupdates erfordert einen Internetzugang am Thin-Client. Wenn die Funktion deaktiviert ist, müssen Sie die Updates manuell überwachen, bereitstellen und auf der Systemebene ausführen.

1. Aktivieren Sie die Windows Firewall.
2. Aktivieren Sie den Windows Defender
3. Aktivieren Sie die Windows Security Updates, um das Installieren der Sicherheitsupdates zu zulassen.

Der Unified Write Filter (UWF) ist ein Schreibschutz für die SSD und kann im Menü Protection aktiviert werden. Der UWF dient dem Schutz vor unbeabsichtigtem Schreiben auf der SSD und leitet alle schreibenden Zugriffe in einen Overlay-Puffer im Arbeitsspeicher (RAM) um.

Der UWF verhindert so einen vorzeitigen Verschleiß (Wearout) der SSD und ein Korrumpieren von Systemdateien bei einem plötzlichen Netzausfall. Darüber hinaus werden Viren oder Trojaner nicht dauerhaft im System gespeichert, da alle Änderungen im Overlay-Puffer beim Ausschalten entfernt werden.

Schutz des Datenspeichers aktivieren

1. Aktivieren Sie im Menü Protection die Funktion Drive Protection (UWF).
2. Bestätigen Sie die Aufforderung zum Neustart.
   • Nach dem Neustart ist der Schutz des Datenspeichers aktiviert.

Abhängig von Ihrem Sicherheitskonzept können Sie im Menü Protection die Verwendung von USB-Geräten blockieren oder die Verwendung für angeschlossene USB-Geräte freigeben. Über die Teach-In-Funktion können weitere Geräte freigeben werden.

Verwendung von USB-Massenspeichern blockieren

1. Aktivieren Sie unter USB-Lockdown die Funktion Block USB mass storage devices only.
2. Bestätigen Sie die Auswahl mit Apply.
   Alle USB-Speichergeräte sind gesperrt.

Verwendung von neuen USB-Geräten blockieren

Mit dieser Funktion werden alle USB-Geräte blockiert, die nicht am Thin-Client angeschlossenen sind oder zuvor angeschlossen waren.

1. Öffnen Sie das Menü Protection.
2. Aktivieren Sie unter USB-Lockdown die Funktion Block access to USB devices.
3. Aktivieren Sie Block new USB devices only.
4. Bestätigen Sie die Auswahl mit Apply.
   Die Kenndaten der angeschlossenen USB-Geräte werden gespeichert.
   • Neue USB-Geräte sind gesperrt.

Verwendung von angeschlossenen USB-Geräten freigeben

1. Aktivieren Sie unter USB-Lockdown die Funktion Block access to USB devices.
2. Schließen Sie die USB-Geräte an, die Sie freigeben wollen.
3. Aktivieren Sie Block all USB devices except connected.
4. Bestätigen Sie die Auswahl mit Apply.
   Die Kenndaten der angeschlossenen USB-Geräte werden gespeichert.
   • Alle registrierten USB-Geräte sind für die Nutzung freigegeben.

Verwendung weiterer USB-Geräte freigeben (Teach-In)

1. Aktivieren Sie unter USB-Lockdown die Funktion Block all USB devices except connected.
2. Deaktivieren Sie Block access to USB devices.
3. Entfernen Sie bei Bedarf bereits angeschlossene USB-Geräte und schließen Sie die neuen USB-Geräte an.
4. Aktivieren Sie den Eintrag Block new USB devices only.
5. Wiederholen Sie die Schritte 2 bis 4, um weitere Geräte hinzuzufügen.
6. Wenn Sie alle Geräte hinzugefügt haben, klicken Sie auf Apply.
   • Alle registrierten USB-Geräte sind für die Nutzung freigegeben.

Die HORM-Funktion (Hibernate Once Resume Many) erlaubt einen schnellen Start des Thin-Client aus einem fixen Systemabbild (Snapshot). Das System befindet sich nach dem Start wieder exakt in dem Zustand, in dem der letzte HORM-Snapshot erstellt wurde. Dies bedeutet, dass laufende Applikationen der Pro-Version nicht neu gestartet werden müssen, sondern sofort zur Verfügung stehen.

Snapshot des Arbeitsspeichers erstellen

1. Aktivieren Sie den Speicherschutz unter Drive Protection (UWF).
2. Aktivieren Sie die Funktion Resume System from same snapshot on every device startup.
3. Bestätigen Sie die Auswahl mit Apply.
4. Bestätigen Sie die Aufforderung zum Neustart.
5. Klicken Sie auf Snapshot, um ein Abbild des Arbeitsspeichers zu erstellen.
6. Bestätigen Sie die Aufforderung zum Neustart, um den Snapshot zu erstellen und das System neu zu starten.

Der Neustart kann einige Zeit in Anspruch nehmen. Falls das System nicht ordnungsgemäß startet, kann es mit dem "Recovery Stick" in den Auslieferungszustand zurückgesetzt werden. Der Stick wird mit dem Gerät ausgeliefert. Abhängig vom Recovery Stick können Sie auch die Gerätekonfiguration als Backup sichern.

Auflösung anpassen

1. Wählen Sie unter Resolution die Auflösung der angeschlossenen Displays (maximal 6).
2. Aktivieren Sie Portrait Mode, um die Bildinhalte im Hochformat darzustellen.

Skalierung anpassen

1. Aktivieren Sie Always stretch to fullscreen, um Bildinhalte immer im Vollbild darzustellen.
   Die Funktion kann zu einer verzerrten Darstellung führen.
2. Aktivieren Sie Maintain aspect ratio, um das Seitenverhältnis der Bildinhalte beizubehalten.

Windows Text- und Elementgröße ändern

Die Einstellungen sind nur für lokale Anwendungen und RDP-Verbindungen unter Windows 10/Server 2012 gültig. Eine größere Darstellung erhöht die Bedienbarkeit des Touchscreens. Einstellungen über 100 % können zu einer fehlerhaften Darstellung von lokalen und per RDP ausgeführten Apps führen.

• Wählen Sie die gewünschte Größe der Windows-Elemente, empfohlene Einstellung 125 %.
• Wenn lokale oder per RDP ausgeführte Apps fehlerhaft dargestellt werden, setzen Sie die Einstellung auf 100 % zurück.

Bildschirmschoner einschalten

1. Aktivieren Sie unter Screen Saver den Bildschirmschoner.
2. Stellen Sie unter After user inactivity of die Zeitspanne zur Aktivierung des Bildschirmschoners ein (1 bis 60 Minuten).
3. Klicken Sie auf Advanced, um die Einstellungen für den Bildschirmschoner zu öffnen.
4. Wählen Sie einen Bildschirmschoner und bestätigen Sie die Eingabe.
5. Öffnen Sie das Menü Display.
   • Der Bildschirmschoner startet, sobald der Benutzer länger als die festgelegte Aktvierungszeit inaktiv war.

Hintergrundbeleuchtung automatisch dimmen

Um die Lebensdauer der Hintergrundbeleuchtung zu erhöhen, empfehlen wir die Funktion Backlight Auto Dimming zu aktivieren.

1. Aktivieren Sie unter Backlight Auto Dimming das automatische Dimmen der Hintergrundbeleuchtung.
2. Stellen Sie unter After user inactivity of die Zeitspanne zur Aktivierung der Dimmfunktion ein (1 bis 60 Minuten).
3. Stellen Sie unter to brightness level den Pegel ein, auf den gedimmt werden soll (1 % bis 80 %).
   • Die Hintergrundbeleuchtung wird auf den Pegel gedimmt, sobald der Benutzer länger als die festgelegte Aktvierungszeit inaktiv war.

Sie können die Auflösung und Ausrichtung für jedes Display einstellen. Zusätzlich können Sie die Anordnung (Topology) und den Hauptbildschirm wählen.

Die Bezeichnung der Displays in der Firmware entspricht dem Port, an dem das Display angeschlossen ist.

Anordnung der Displays anpassen

1. Wählen Sie im Feld Topology die Auflösung des jeweiligen Displays.
2. Aktivieren Sie die Funktion Clone, wenn die Bildschirminhalte auf beiden Displays dargestellt werden sollen.
3. Aktivieren Sie die Funktion Extend, wenn das zweite Display die Darstellung des Hauptdisplays erweitern soll.
4. Wählen Sie die unter Primary Display Position den Hauptbildschirm (left, right).

Die Größe der Tastatur kann auf Shark-Geräten mit Intel i7 CPU nicht über die Firmware verändert werden.

Größe des Menüs und der Tastatur einstellen

1. Öffnen Sie das Menü User Interface.
2. Stellen Sie unter RemoteHMI Menu über den Schieberegler die Größe des Menüs ein.

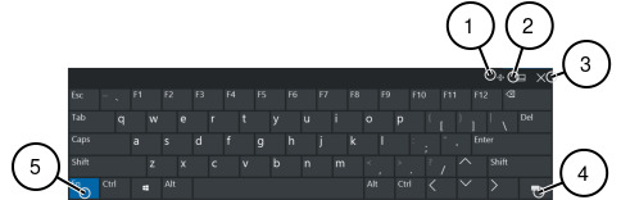

3. Stellen Sie unter Virtual Keyboard über den Schieberegler die Größe der Tastatur ein.

Gerätespezifische Werkseinstellungen wiederherstellen

1. Öffnen Sie das Menü User Interface.
2. Klicken Sie unter RemoteHMI Menu auf Default, um die gerätespezifischen Werkseinstellungen für die Menügröße wiederherzustellen.
3. Klicken Sie in Virtual Keyboard auf Default, um die gerätespezifischen Werkseinstellungen für die Tastaturgröße wiederherzustellen.

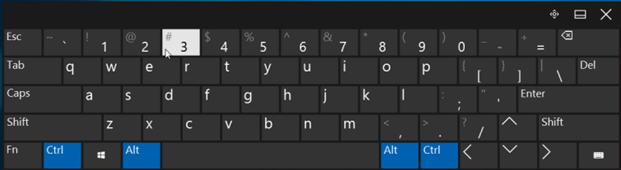

Das Tastatur-Sprachlayout ist werksseitig auf das US amerikanische Layout "QWERTY" eingestellt. Die Einstellung betrifft die virtuelle und eine extern angeschlossene Tastatur (optional). Das Sprachlayout ist unabhängig von Design, Kodierung, Lage und Anzahl der Tasten auf der physischen Tastatur.

Innerhalb der Thin-Client-Systemkonsole ist die Sprache auf Englisch eingestellt und kann NICHT verändert werden!

Die Firmware unterstützt für die virtuelle und extern angeschlossene Tastatur verschiedene Sprachlayouts. Die Länderkürzel der Sprachlayouts entstammen der ISO 3166-1, Unterspalte ALPHA-2.

Tastaturlayout einstellen

1. Öffnen Sie das Menü User Interface.
2. Wählen Sie in Keyboard-Layout das gewünschte Tastaturlayout aus.
3. Wenn das benötigte Tastaturlayout nicht angezeigt wird, können Sie über Add/Remove ein weiteres Layout hinzufügen.

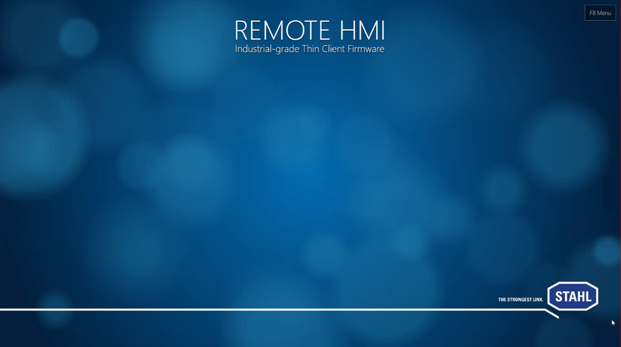

Tastaturkurzbefehl (Hotkey) zum Öffnen der Firmware

Sie können das Öffnen der Firmware wie folgt festlegen:

• Der Hotkey schaltet das Dashboard zwischen dem geschlossenen und minimierten Zustand (Standard)
• Der Hotkey schaltet das Dashboard zwischen dem geschlossenen, minimierten und erweiterten Zustand (Hotkey toggles all 3 menu states)

Unter Ignore hotkeys if RemoteHMI menu is closed können Sie festlegen, ob die verwendeten Tastaturkurzbefehle zum Aufruf von Remote-Verbindungen und Applikationen bei geschlossenem Dashboard ignoriert werden sollen. Die definierten Tastaturkurzbefehle sind nur wirksam sind, wenn das Dashboard geöffnet ist. Diese Funktion erlaubt die Verwendung von gleichen Tastaturkurzbefehlen auch für andere Zwecke.

Zwecke.
Wenn ein Tastaturkurzbefehl zum Öffnen des Dashboards definiert ist, ist dieser immer aktiv. Er wird durch diese Funktion nicht beeinflusst.

Bedienoberfläche konfigurieren

1. Öffnen Sie das Menü User Interface.
2. Aktivieren Sie Show computer name in title, um den Computernamen im verkleinertem Dashboard anzuzeigen.
3. Aktivieren Sie Auto hide after connect, um das Dashboard nach erfolgreichem Verbindungsaufbau auszublenden.
4. Aktivieren Sie Hotkey toggles all 3 menu states, um alle drei Menü Zustände über den Tastaturkurzbefehl zu schalten.
5. Legen Sie den Tastaturkurzbefehl zum Öffnen des Dashboards fest.
6. Aktivieren Sie Ignore hotkeys if RemoteHMI menu is closed, wenn die Tastaturkurzbefehle bei geschlossenem Menü ignoriert werden sollen.

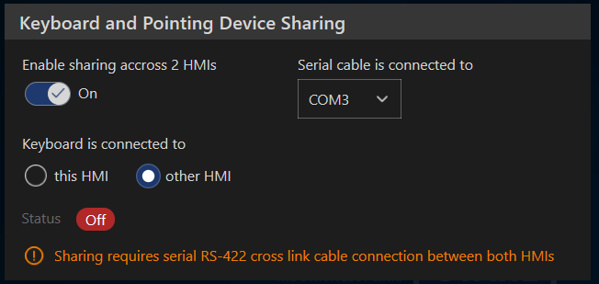

Im Menü "Keyboard und Pointing Device Sharing" kann die Tastatur und das Zeigegerät mit anderen HMIs geteilt werden. Um diese Funktion zu nutzen, müssen beide HMIs mit einem RS-422 crosslinked-Kabel verbunden sein.

Tastatur-/Maus-Sharing ist nicht kompatibel mit Sleep-Modus.

Wird die Sharing-Option aktiviert, erscheint dieses Fenster, in dem der Status des Tastatur-Sharing angezeigt wird.

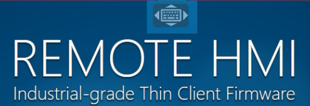

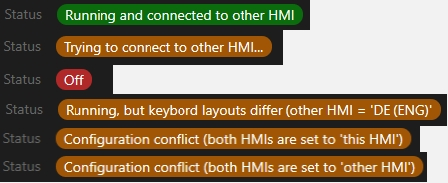

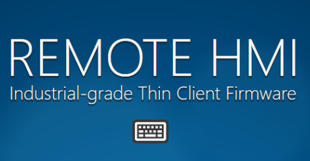

Ist die Verbindung aufgebaut, leuchten auf beiden HMIs die Tastaturicons dauerhaft.

Das HMI welches gerade aktiv ist, bei dem leuchtet das Tastaturicon grün  und bei dem HMI welches im Standby ist, leuchtet das Tastaturicon orange .Wird die Verbindung unterbrochen, fangen beide Icons an zu blinken, wobei die Farbgebung erhalten bleibt.

1. Öffnen Sie das Menü User Interface.

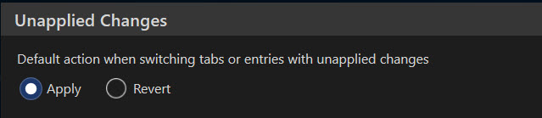

2. Aktivieren Sie Apply, wenn die Änderungen beim Verlassen des Registers übernommen werden sollen.
   • Sobald Sie in einen anderen Reiter wechseln, werden die Einstellungen übernommen.
3. Aktivieren Sie Revert, wenn die Änderungen über den Button Apply übernommen werden sollen.

Wenn Sie nicht auf Apply klicken, werden die Änderungen verworfen.

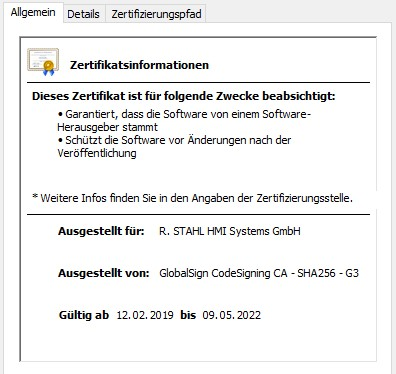

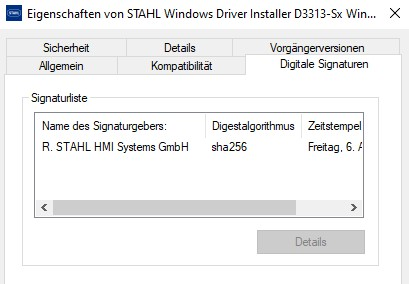

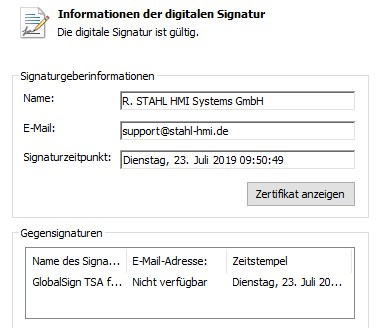

Treiber von einem USB-Massenspeicher installieren

Der UWF-Filter muss deaktiviert sein, um den Gerätetreiber installieren zu können.

1. Prüfen Sie, ob der Thin-Client den Systemvoraussetzungen des Eingabegeräts entspricht.
2. Stellen Sie sicher, dass der USB-Massenspeicher ein bekanntes Gerät ist oder deaktivieren Sie den USB-Lockdown.
3. Öffnen Sie das Menü Maintenance.
4. Öffnen Sie über Add / Remove Device die Systemeinstellung des Thin-Client.
5. Installieren Sie den Gerätetreiber auf dem Thin-Client.
6. Schließen Sie das Eingabegerät an einen freien COM-Port an. Die Bezeichnung des COM-Ports ist abhängig von der HMI-Geräteplattform.
7. Öffnen Sie das Menü Keyboard Wedge.
8. Aktivieren Sie Simulate keyboard input via a connected reader/scanner device.
9. Klicken Sie auf + Add / Auto Connect, um das Gerät zu verbinden.

Die Konfiguration der COM-Schnittstelle muss der Spezifikation des Lesegeräts entsprechen, um eine korrekte Datenübertragung zu gewährleisten.

1. Öffnen Sie das Menü Keyboard Wedge.
2. Wählen Sie unter Serial Communication den COM-Port des angeschlossenen Geräts.
3. Wählen Sie die passende Baudrate für das angeschlossene Gerät.
4. Legen Sie die Parameter Data Bits, Stop Bits und Parity für die serielle Schnittstelle fest.
   Eine aktive Verbindung wird im Status angezeigt.

Behandlung von Steuerzeichen konfigurieren

Sie können festlegen, ob vom Barcodescanner gesendete Steuerzeichen für den Zeilenumbruch das Drücken der Eingabetaste (Enter) simulieren sollen. Dies kann erforderlich sein, damit ein eingescannter Barcode korrekt abgeschlossen und übernommen wird. CR: englisch carriage return LF: englisch line feed

1. Aktivieren Sie Translate CR to Enter-key, um "CR" als Steuerzeichen zu verwenden.
2. Aktivieren Sie Translate LF to Enter-key, um "LF" als Steuerzeichen zu verwenden.

Server Tastaturlayout einstellen

Damit die eingescannten Zeichen vor allem Sonderzeichen korrekt verarbeitet werden, müssen die Tastaturlayouts der beteiligten Geräte übereinstimmen. Wenn der Thin-Client auf das US-Layout eingestellt ist, muss dieses Layout auch auf dem verbunden Server eingestellt sein. Bei Verbindungen über eine KVM-Box müssen Sie das Layout zusätzlich in der Bedienoberfläche der KVM-Box einstellen. Folgende Einstellungen sind unter Server Keyboard Layout möglich: US Amerikanische Tastaturbelegung: QWERTY-Anordnung DE Deutsche Tastaturbelegung: QWERTZ-Anordnung FR Französische Tastaturbelegung: AZERTY-Anordnung

1. Setzen Sie Server Keyboard Layout auf "US", um die einwandfreie Funktion zu gewährleisten.

Verzögerung der Datenübertragung einstellen

KVM Keystroke Delay bestimmt die Verzögerung, die eingehalten wird, bis das nächste Zeichen an eine KVM-Box weitergeleitet wird. Die Verzögerung stellt sicher, dass bei einem schnellen Zeichenempfang keine Zeichen bei der Übermittlung an den Host verloren gehen. In der Regel ist der Standardwert ausreichend.

1. Vergrößern Sie den Wert nur, wenn bei der Datenübertragung Zeichen verloren gehen.
2. Stellen Sie über den Schieberegler oder die Pfeile die Verzögerung ein, Einstellbereich 1 bis 50 ms.

Benutzerrollen aktivieren

1. Öffnen Sie das Menü Access Control.
2. Aktivieren Sie unter Main die 3-stufige Zugriffskontrolle.
3. Aktivieren Sie Limit Operator access to Dashboard, um die Registerleiste im Dashboard für den Operator auszublenden.
   Für den Operator sind nur noch die Daten im Dashboard sichtbar.
4. Geben Sie unter Login Passwords unterschiedliche Passwörter für die Benutzerrollen "Engineer" und "Admin" ein.
5. Wiederholen Sie die Passworteingabe. Wenn die Passwörter falsch sind, gibt das System eine Fehlermeldung aus.
6. Klicken Sie auf Apply, um die Einstellungen zu übernehmen.
   • Die Benutzer "Engineer" und "Admin" müssen sich mit ihrem Passwort anmelden.

Für die Benutzerrollen Admin und Engineer kann ein automatischer Logout eingestellt werden. Der Benutzer wird automatisch ausgeloggt, sobald er länger als die festgelegte Logoutzeit inaktiv war.

1. Öffnen Sie das Menü Access Control.
2. Aktivieren Sie Auto Logout, um das automatische Abmelden des Benutzers zu aktivieren.
3. Stellen Sie unter after user not operating RemoteHMI Menu for die Logoutzeit ein (1 bis 60 Minuten).

Die Funktion Allow Multiple simultanous connections erlaubt die parallele Nutzung mehrerer Remote-Verbindungen (Multi-Session-Verbindungen). So können Sie:

• Die Ansichten zwischen den Remote-Verbindungen wechseln, ohne die Verbindung zu beenden
• Mehrere Remote-Verbindungen auf einem geteilten Display darstellen
• Mehrere Remote-Verbindungen auf zwei oder mehr Displays darstellen

Multi-Session-Verbindung aktivieren

1. Öffnen Sie das Menü Connections.
2. Aktivieren Sie Allow Multiple simultanous connections, um den Aufbau mehrerer Remote-Verbindungen zu zulassen.

Unter On connection loss, auto reconnect können Sie global die Wartezeit einstellen, nach der bei einem Verbindungsverlust eine Neuverbindung versucht wird

Die Funktion muss einzeln für jede Remote-Verbindung im Adressbucheintrag aktiviert werden.

• Öffnen Sie das Menü Connections.
• Stellen Sie unter On connection loss, auto reconnect after ein, nach wie vielen Sekunden der Verbindungsaufbau wieder gestartet werden soll (1 bis 30 Sekunden).

Über die Funktion Connection Health Check sendet der Thin-Client zyklisch Pings (Echorequests) an alle im Adressbuch konfigurierten Server. Das Ergebnis des Requests wird als Status der Verbindung im Adressbuch dargestellt.

Der Connection-Health-Check funktioniert nur korrekt, wenn die Firewalls der Server eine Antwort auf einen Echorequest zulassen.

Wenn ein Echorequest nicht erwünscht ist, können Sie die Funktion abschalten. In diesem Fall wird der Status der Verbindung im Adressbuch nicht angezeigt.

Health Check aktivieren

1. Öffnen Sie das Menü Connections.
2. Wenn Sie eine Firewall verwenden, prüfen Sie, ob die Firewall einen Echorequest erlaubt und akitivieren Sie den Echorequest.
3. Aktivieren Sie Ping servers to show reachable state on Address Book buttons, um die Remote-Verbindungen ständig zu überprüfen.
4. Klicken Sie auf Apply.
   • Der Thin-Client überwacht die Remote-Verbindungen und zeigt den Status der aktiven Verbindungen an.

Wenn ein Echorequest des Host nicht möglich oder nicht erwünscht ist, dektivieren Sie Ping servers to show reachable state on Address Book buttons. Die Remote-Verbindungen werden nicht überwacht. Es wird kein Status der Verbindungen angezeigt.

Der UWF-Filter muss deaktiviert sein, um den Vorgang ausführen zu können.

Sie können folgende Einstellungen beim Import ausschließen:

• Application List: Liste der Applikationen (siehe App-Verwaltung)
• Network Settings: Netzwerkeinstellungen (siehe Netzwerk)
• Access Control Password: Passwörter der Zugriffsberechtigung (siehe Access Control)

Konfigurationsdatei von einem USB-Massenspeicher importieren

1. Wenn der USB-Lockdown aktiviert ist, stellen Sie sicher, dass der USB-Massenspeicher ein bekanntes Gerät ist oder deaktivieren Sie den USB-Lockdown.
2. Schließen Sie den USB-Massenspeicher an.
3. Öffnen Sie das Menü Import & Export.
4. Wählen Sie im Importfilter die nicht benötigten Konfigurationen.
5. Aktivieren Sie USB Flash Drive.
6. Klicken Sie auf Import.
   Der Fortschritt des Imports wird angezeigt.
   Wenn der Vorgang erfolgreich beendet wurde, gibt die Firmware eine Meldung aus.
7. Wenn eine Fehlermeldung ausgegeben wird, prüfen Sie ob, der USB-Massenspeicher richtig gesteckt und nicht schreibgeschützt ist.
8. Entfernen Sie den USB-Massenspeicher, bevor Sie das Gerät neu starten.
   • HINWEIS:
     Wenn ein Sie einen bootbaren Recovery PE Lite USB-Massenspeicher nicht entfernen, erwartet das Gerät bei einem Neustart eine Installation der Firmware!
9. Klicken Sie auf Apply, um die importierten Einstellungen zu übertragen.
10. Starten Sie das Gerät neu, um die geänderte Konfiguration zu aktivieren.

Konfigurationsdatei von einem Netzlaufwerk importieren

1. Speichern Sie die Import-Datei auf dem Netzlaufwerk.
2. Wählen Sie im Importfilter die nicht benötigten Konfigurationen.
3. Aktivieren Sie Network.
4. Klicken Sie auf Select, um das Netzlaufwerk im Windows Explorer zu wählen.
5. Klicken Sie auf Import.
   Der Fortschritt des Imports wird angezeigt.
   Wenn der Vorgang erfolgreich beendet wurde, gibt die Firmware eine Meldung aus.
6. Klicken Sie auf Apply, um die importierten Einstellungen zu speichern.
7. Starten Sie das Gerät neu, um die geänderte Konfiguration zu aktivieren.

Konfigurationsdatei auf einen USB-Massenspeicher exportieren

1. Wenn der USB-Lockdown aktiviert ist, stellen Sie sicher, dass der USB-Massenspeicher ein bekanntes Gerät ist oder deaktivieren Sie den USB-Lockdown.
2. Schließen Sie den USB-Massenspeicher an.
3. Aktivieren Sie USB Flash Drive.
4. Klicken Sie auf Export.
   Der USB-Massenspeicher wird geprüft.
   Wenn keine Konfigurationsdatei vorhanden ist, wird diese sofort gespeichert.
5. Wenn bereits eine Konfigurationsdatei vorhanden ist, bestätigen Sie das Überschreiben der vorhandenen Datei.
   Wenn der Vorgang erfolgreich beendet wurde, gibt die Firmware eine Meldung aus. Die Datei RemoteHMI.config ist im Root-Verzeichnis des USB-Massenspeichers gespeichert.
6. Entfernen Sie den USB-Massenspeicher.

Wenn ein Sie einen bootbaren Recovery PE Lite USB-Massenspeicher nicht entfernen, erwartet das Gerät bei einem Neustart eine Installation der Firmware!

Konfigurationsdatei auf ein Netzlaufwerk exportieren

1. Aktivieren Sie Network.
2. Klicken Sie auf Select, um das Netzlaufwerk im Windows Explorer zu wählen.
3. Klicken Sie auf Export.
   Das Netzlaufwerk wird geprüft.
   Wenn keine Konfigurationsdatei vorhanden ist, wird diese sofort gespeichert.
4. Wenn bereits eine Konfigurationsdatei vorhanden ist, bestätigen Sie das Überschreiben der vorhandenen Datei.
   Wenn der Vorgang erfolgreich beendet wurde, gibt die Firmware eine Meldung aus. Die Datei RemoteHMI.config ist auf dem Netzlaufwerk gespeichert.

Firmware Update von einem USB-Massenspeicher durchführen

1. Wenn der USB-Lockdown aktiviert ist, stellen Sie sicher, dass der USB-Massenspeicher ein bekanntes Gerät ist oder deaktivieren Sie den USB-Lockdown.
2. Schließen Sie den USB-Massenspeicher an.
3. Klicken Sie auf Check for Update.
   Die Firmware durchsucht die angeschlossenen USB-Geräte nach verfügbaren Updates.
   Wenn ein Update verfügbar ist, wird es unter Available angezeigt.
4. Klicken Sie auf Install Update, um das Update zu installieren.
   Die Update-Installation startet.
   Wenn das Update beendet ist, wird im Menü das Änderungsprotokoll angezeigt.
5. Entfernen Sie den USB-Massenspeicher.

Firmware-Update von einem Netzlaufwerk durchführen

Die Update-Datei erhalten Sie von unserem Support.

1. Speichern Sie die Update-Datei auf dem Netzlaufwerk.
2. Klicken Sie auf Select, um das Netzlaufwerk im Windows Explorer zu wählen.
3. Klicken Sie auf Check for Update.
   Die Firmware durchsucht das Netzlaufwerk nach verfügbaren Updates.
   Wenn ein Update verfügbar ist, wird es unter Available angezeigt.
4. Klicken Sie auf Install Update, um das Update zu installieren.
   Die Update-Installation startet.
   • Wenn das Update beendet ist, gibt das System eine Meldung aus.

Die nachfolgend aufgeführten Parameter sind zur Konfiguration der VNC-Verbindung notwendig. Die konkrete Bezeichnung ist abhängig vom verwendeten VNC-Server-Dienst.

VNC-Server-Adresse

Die VNC-Server-Adresse entspricht der IP-Adresse des Servers oder dem Servernamen.
In der Regel bieten die VNC-Server-Dienste verschiedene Möglichkeiten, um die Adresse zu ermitteln, mit der der Server im Netz aufgerufen werden kann.
In den Einstellungen des VNC-Servers können zusätzlich zur IP-Adresse Portnummern vergeben werden, mit der der Server im Netz aufgerufen werden kann.
Die Zieladresse des Host muss sich im Netzwerk des Thin-Client befinden bzw. muss vom Thin-Client erreichbar sein!

Ports

VNC-Passwort

VNC-Serverapplikationen authentifizieren den Benutzer einer VNC-Verbindung über ein Passwort. Folgende Passwort-Verfahren sind möglich:

Encryption

Die meisten VNC-Server nutzen für die Übertragung der Bild-, Maus und Tastaturinformationen eine Verschlüsselung, um diese vor unberechtigtem Zugriff zu schützen.

Prompt local user to accept connections

Erlaubt dem Anwender des Host die Verbindungsanfrage anzunehmen oder zurückzuweisen. Da im Regelfall der Host für den direkten Remote-Zugriff eingesetzt wird, ist diese Einstellung für die Thin-Client-Verbindung nicht relevant.

Start VNC Server automatically with Windows

Legt fest, dass der Dienst des VNC-Server automatisch mit dem Hochfahren (Starten) von Windows aktiviert wird. Wenn diese Funktion nicht aktiviert ist, muss der Remote-Zugriff nach einem Systemstart des Host-PCs explizit gestartet werden.
