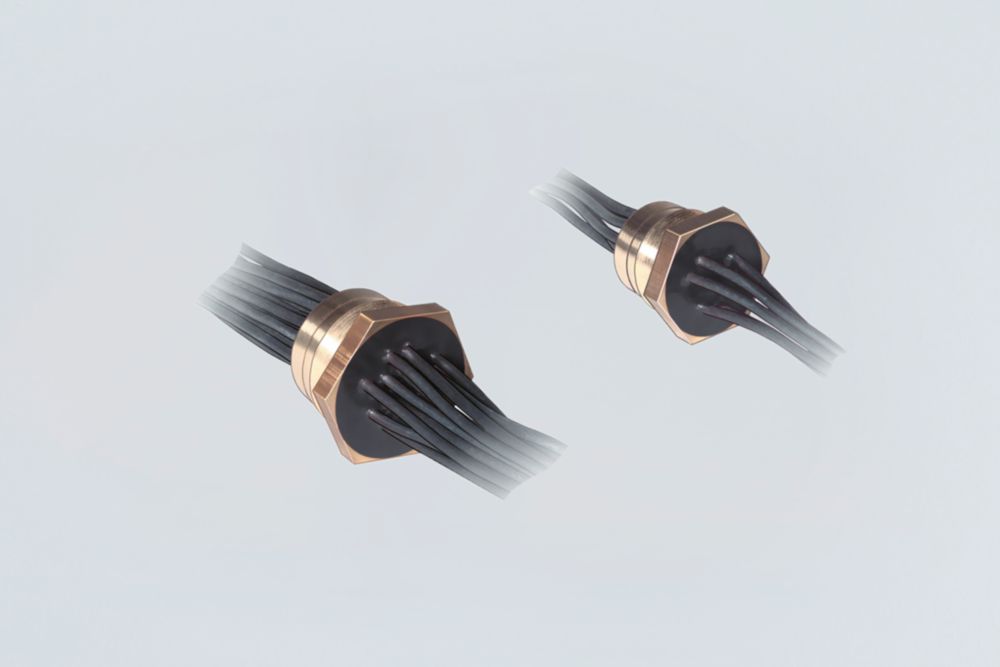

8174/104-4813-11, 8174/1 Traversée de câble à fils (à visser) M42, Section de conducteur minimum: 0,50 mm², Nombre de conducteurs: 48, 4,500 A, 750 V, Longueur de câble Ex d: 1000 mm, Longueur de câble Ex e: 1000 mm Zone 1, 2
- Type du produit: 8174/104-4813-11
- Nº d'art.: 139316
Caractéristiques techniques
Généralités
| MY R. STAHL | 8174A |
| Variante de produit | 8174/1 Traversée de câble à fils (à visser) |
| Type du produit | 8174/104-4813-11 |
| Points Marquants | Alimentation électrique dans le boîtier Ex d1 à 72 fils regroupés dans une traversée de conducteurVersions : vissable, enfichablePour tensions jusqu'à max. 1000 VPour les sections de conducteur jusqu'à 70 mm² |
| Description fonctionnelle | Les traversées de cloison sont utilisées pour le raccordement de conducteurs entre les boîtiers du mode de protection « enveloppe antidéflagrante » et « Sécurité augmentée ».Les fils sont moulés dans une résine PU de haute qualité résistant aux courants de fuite, et sont par conséquent isolés de la paroi du boîtier. |
Protection contre les explosions
Caractéristiques électriques
Conditions ambiantes
Caractéristiques mécaniques
Données commerciales
