Yodalex/3 :
pour des signaux d'alarme sûrs
Appareils de signalisation avec chambre de connexion séparée
UNE SOLUTION UNIQUE POUR DIFFÉRENTES APPLICATIONS
Quelle est la priorité absolue pour votre système ? Exact, la sécurité ! Pour être plus précis, la sécurité des vies humaines tout autant que le fait d'alerter les employés ou de les informer sur l'état des processus de production.
C'est pourquoi la sécurité au travail est indispensable pour tous les processus, en particulier dans les zones Ex. Les avertissements, les instructions et la protection ne sont possibles que si les signaux d'alerte sont clairs. Avec la dernière génération d'appareils de signalisation, R. STAHL maximise la sécurité – nous proposons les réponses sur la manière dont la signalisation peut être effectuée correctement.
Les appareils de signalisation YODALEX/3 sont conçus avec un design unique et une chambre de connexion Ex e ou Ex d intégrée, qui permet un accès rapide et facile aux points d'installation. En combinaison avec des bornes Push-In, elle offre à l'utilisateur un moyen simple et efficace de réduire au minimum les efforts d'installation et d'éviter les pannes de signal prolongées.
YODALEX/3 dispose d'une synchronisation automatique entre les différents appareils. Les dispositifs émettent un signal fort et clair et utilisent des LED ultra-brillantes ou des lampes au xénon conventionnelles afin de garantir la sécurité à tout moment.
R. STAHL développe et fabrique des appareils de signalisation qui non seulement conviennent à une utilisation dans des environnements explosifs, rudes et extrêmes, mais sont également dotés de certificats internationaux afin que les appareils de signalisation YODALEX/3 puissent être utilisés dans le monde entier : aussi bien onshore qu'offshore.
Chambre de connexion d'une simplicité unique
YODALEX/3 est conçu avec une chambre de connexion Ex e ou Ex d intégrée unique en son genre, qui offre un accès rapide et facile aux points d'installation.Cela simplifie l'installation en toute sécurité et réduit au minimum les temps d'installation. En même temps, les dommages accidentels au produit sont évités.

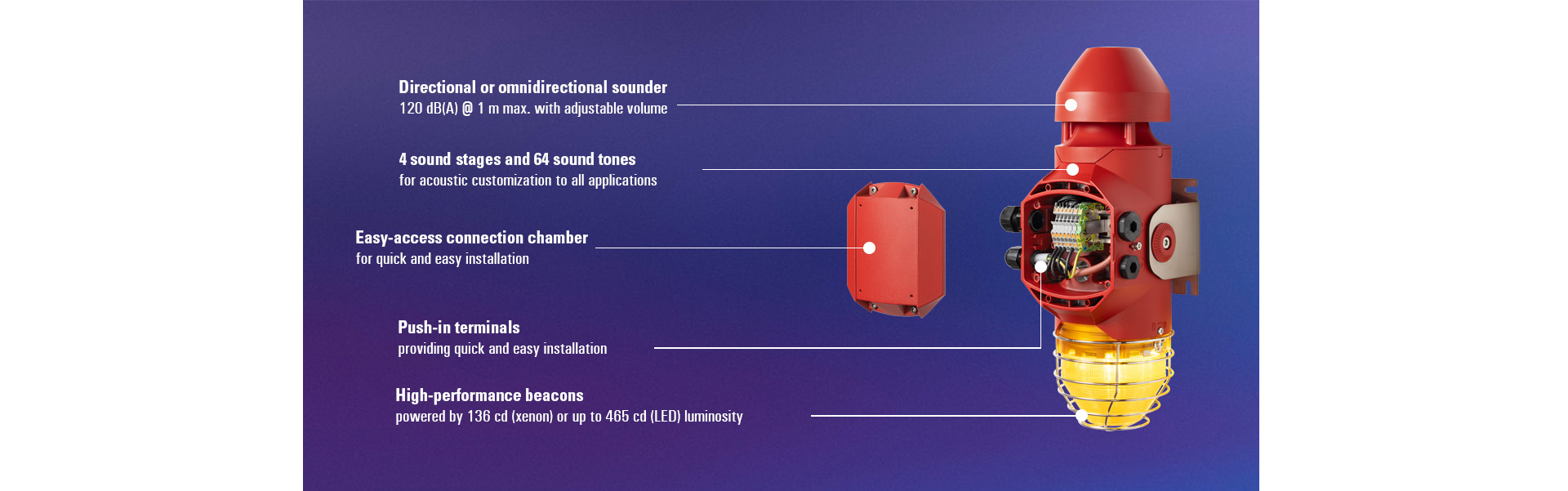

Points forts remarquables
YODALEX/3 offre de multiples possibilités sur une seule plateforme afin de soutenir la sécurité des installations. Grâce à de nombreux réglages, l'utilisateur peut adapter YODALEX/3 à son environnement et à son application :
- Design unique avec chambre de connexion facilement accessible (versions Ex e et Ex d disponibles)
- 4 niveaux d'éclairage avec une multitude de modes d'éclairage (par ex. éclairage permanent, feu clignotant, feu à éclats, gyrophare)
- 4 niveaux d'alarme avec 64 fréquences sélectionnables
- 4 niveaux de puissance configurables (Eco, Standard, High, Max)
Puissance élevée

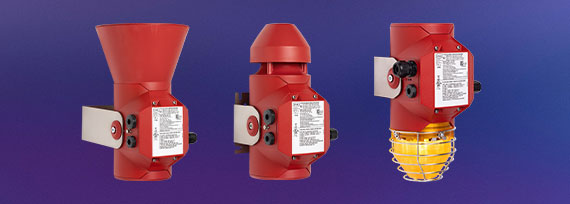

Pour une perception claire sur de longues distances et dans des conditions environnementales changeantes, des appareils de signalisation acoustiques et optiques avec une grande portée de signal sont nécessaires. La famille de produits YODALEX/3 propose des appareils de signalisation puissants avec des niveaux de pression acoustique allant jusqu'à 120 dB(A) à 1 m en version directionnelle ou omnidirectionnelle, ainsi que d'excellentes lampes LED ou xénon pour un effet de signalisation maximal.
- Luminosité ultra-brillante jusqu'à 465 cd (LED) ou 136 cd (xénon)
- Durée de vie du tube au xénon jusqu'à 3 millions d'éclats
- Son puissant jusqu'à 120 dB(A) à une distance de 1 m et réglage du volume intégré jusqu'à 18 dB(A)
Caractéristiques particulières

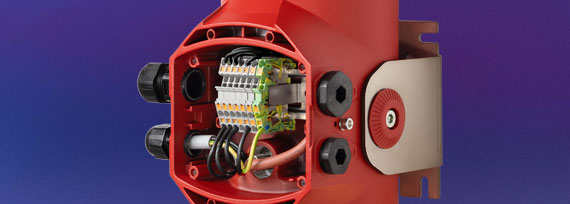

La chambre de connexion séparée et bien agencée en version Ex e ou Ex d avec 4 entrées de câbles permet un accès rapide et facile aux bornes de connexion sans démontage fastidieux. Les bornes Push-In standardisées assurent une installation et une maintenance rapides, sûres et conviviales en un seul « clic ». Les niveaux de puissance configurables permettent un réglage de puissance économique et spécifique à l'application.
- Bornes Push-In ou bornes à vis
- 7 couleurs de lentilles au choix (ambrée, bleue, jaune, verte, claire, opale, rouge)
- 4 niveaux de puissance configurables (Eco, Standard, High, Max)
CERTIFICATIONS internationales
Les appareils de signalisation YODALEX/3 peuvent être utilisés sur tous les marchés importants ainsi que dans les zones Ex. Des certificats pour la protection contre les incendies et les applications dans l'industrie navale sont également disponibles.
- Certification internationale pour ATEX, IECEx, INMETRO, ITRI, UKCA, CNEx, PESO
- Zone 1/21, 2/22
- Certification mondiale de sécurité incendie
- Homologation pour les applications maritimes
FAQ
Quels sont les avantages d'un appareil de signalisation de 120 décibels ?
Les appareils de signalisation sonore de la famille de produits YODALEX/3 atteignent un niveau de pression acoustique allant jusqu'à 120 décibels à 1 m, ce qui signifie qu'à une distance d'un mètre, le niveau de pression acoustique peut atteindre 120 dB(A).
Un appareil de signalisation avec un niveau de pression acoustique de 120 décibels a une puissance sonore très élevée ...
… et est bien perceptible malgré des conditions ambiantes influentes (vent, pluie, bruit) ou des équipements de protection auditive.
… et est bien perceptible sur de grandes distances, jusqu'à 500 m.
… pour les personnes se trouvant dans l'environnement direct. Dans ces cas, le niveau de pression acoustique peut être réduit en conséquence par des réglages.
Résultat : une perception élevée réduit le risque.
Combien d'appareils de signalisation un seul appareil de signalisation de 120 décibels peut-il remplacer ?
YODALEX/3 dispose d'une pression acoustique élevée allant jusqu'à 120 décibels. La pression acoustique est un facteur exponentiel.
Qu'est-ce que cela signifie exactement :
1 dispositif YODALEX/3 avec une pression acoustique de 120 dB(A) = pression acoustique de 4 dispositifs avec 114 dB(A) = pression acoustique de 16 dispositifs avec 108 dB(A) etc.
Un appareil de signalisation performant comme YODALEX/3 contribue donc de manière significative à la sécurité.
Comment s'effectuent les réglages sur YODALEX/3 ?
Les modifications des fonctions de dispositif (puissance, volume, déclenchement à distance) ainsi que la configuration des formes de signaux acoustiques et optiques sont effectuées individuellement via le circuit imprimé de configuration.
Jusqu'à 4 interrupteurs DIP (son 1, son 2, réglage optique, réglage général) sont disponibles.
Connaissez-vous le mode Eco de YODALEX/3 ?
La consommation d'énergie a un impact sur la puissance lumineuse et sonore. Les dispositifs YODALEX/3 sont économes en énergie et efficaces :
En sélectionnant les réglages de consommation d'énergie de 125 mA / 250 mA / 500 mA ou 1000 mA, le dispositif sera aussi économe que vous le souhaitez.
Qu'est-ce qui est important pour la signalisation dans le cadre de la protection incendie ?
Outre les réglementations spécifiques à chaque pays (EN54, UL464, UL1638, NFPA72...), des modèles sonores et lumineux normalisés sont pertinents pour les systèmes de protection incendie afin de transmettre des informations claires aux personnes concernées en cas d'alarme.
Quel est l'avantage d'une synchronisation complète pour les applications avec plusieurs dispositifs de signalisation ?
La synchronisation complète des appareils de signalisation garantit une reconnaissance claire des modèles sonores et lumineux, et protège en même temps les personnes concernées contre toute sollicitation excessive (confusion, épilepsie).
YODALEX 3 dispose d'une synchronisation automatique des signaux optiques et acoustiques pour une signalisation claire et sans ambiguïté.
