Solutions de commande

Coffrets homologués ATEX et IECEx en atmosphère explosible

Le spécialiste néerlandais des produits en vrac, Pneumix Injection Units BV, est l'un des fournisseurs leaders de technique de manutention pour l'industrie pétrochimique. En raison des environnements explosibles habituels dans ce secteur, des coffrets de protection adéquats sont indispensables pour tous les systèmes électriques utilisés. Pneumix collabore par conséquent depuis des années avec R. STAHL et sa filiale Electromach afin d'équiper ses propres produits de boîtiers de commande CUBEx dans le mode de protection Ex d (enveloppe antidéflagrante).

Ex économique solutions atmosphère explosible R. STAHL

Utilisation multiple et variée des coffrets de système Ex d

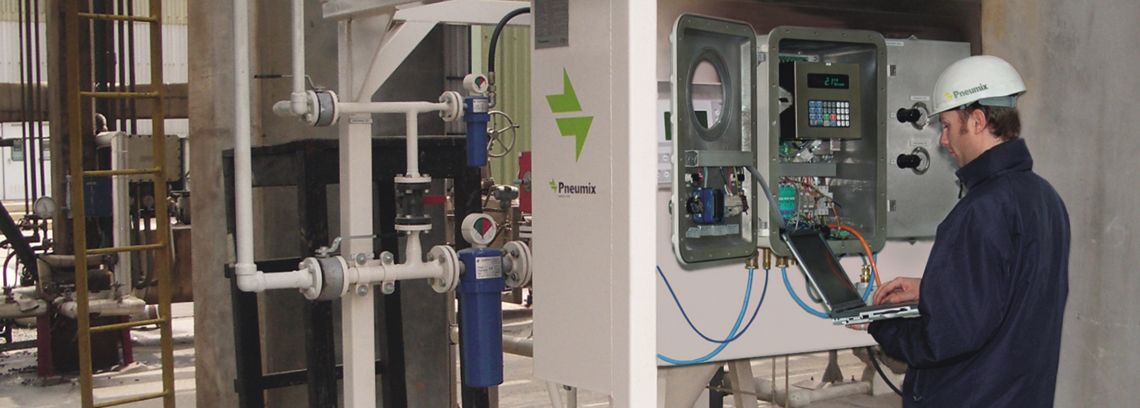

Comme les goulottes de déversement Pneumix pour les additifs de raffinage se trouvent inévitablement dans des zones présentant des risques d'explosions dues aux gaz, le fabricant conçoit ses dispositifs par défaut pour l'exploitation dans la zone ATEX 1. Les dispositifs électriques non Ex sont installés dans des coffrets CUBEx de R. STAHL et donc protégés. Cela permet l'utilisation de composants courants et bon marché au lieu de matériel et de dispositifs de commutation individuels antidéflagrants. Les coffrets CUBEx offrent une protection de base contre la pénétration de gaz, il est également possible d'augmenter la classe standard IP54 à IP66 en cas de besoin

Dans le cas d'une éventuelle explosion d'un mélange, il faut que le coffret du mode de protection Ex d (enveloppe antidéflagrante) résiste à la pression générée à l'intérieur. L'extérieur intact empêche dans ce genre de cas que l'explosion ne s'étende à l'atmosphère environnante et ne puisse se propager. Les coffrets de ce type doivent être refroidis spécialement le cas échéant, des plaques de refroidissement externes ont été spécialement développées pour cela.

Electromach, la filiale de R. STAHL, s'occupe pour Pneumix de la conception et de l'important précâblage des unités afin de réduire et de faciliter les travaux d'installation sur le lieu d'utilisation. Les éléments de commande et d'affichage peuvent être directement montés dans le couvercle. Pour avoir une bonne vue dégagée des installations à l'intérieur, il est possible d'intégrer des regards dans le couvercle ou dans les parois latérales.

Avec jusqu'à trois niveaux de montage, l'espace de montage peut être complètement exploité. Grâce à une traversée directe spéciale, il est possible d'établir le cas échéant des connexions entre deux coffrets à chambre de pression afin de combiner très simplement et en toute flexibilité plusieurs coffrets CUBEx. La suppression de coffrets de logement de raccordement pour la connexion transversale permet ainsi des versions très compactes de systèmes de commande ou de distribution d'énergie.
