R. STAHL INCLUDED : SYSTÈME D'APPEL D'URGENCE POUR ASCEN

UN MICROPHONE POUR UNE SÉCURITÉ ACCRUE DES PERSONNES

Le 1er janvier 2021, de nouvelles règles de sécurité pour les systèmes d'appel d'urgence dans les ascenseurs sont entrées en vigueur dans toute l'Europe en vertu de la norme EN 81 / 28 – ceci s'applique également aux atmosphères explosibles. Jusqu'à cette date, les ascenseurs et monte-charges doivent être équipés d'un système de communication bidirectionnelle afin de garantir une connexion téléphonique à un centre d'appels d'urgence joignable 24/7.

Qu'est-ce que cela signifie concrètement pour les opérateurs de systèmes d'ascenseurs ? Comment les systèmes d'appel d'urgence pour ascenseurs peuvent-ils également être utilisés ou modernisés en atmosphères explosibles ? C'est précisément la question sur laquelle se sont penchés l'expert en matière de protection contre les explosions R. STAHL et NetCom, fabricant et intégrateur de systèmes, leader sur le marché dans le domaine des systèmes de gestion de la sécurité et des centres de contrôle.

L'objectif était de développer un système d'appel d'urgence pour ascenseurs, antidéflagrant et basé sur IP, qui bénéficie d'une attestation d'examen de type ATEX et puisse être utilisé dans les zones Ex 1/21 et 2/22. Pour ce faire, une solution spéciale s'imposait. À la recherche du partenaire idéal, NetCom s'est tourné vers R. STAHL qui dispose d'une expérience et d'une expertise approfondies en matière de zones Ex. Ainsi, le propre système de transmission de NetCom a été combiné à des composants éprouvés de R. STAHL.

Le microphone du système, qui permet une connexion vocale directe à un centre de contrôle occupé en permanence, constituait un véritable défi à relever. Et c'est précisément à ce niveau que va se déployer l'histoire à succès du projet commun de NetCom et R. STAHL.

Résultat : les deux entreprises ont ensemble mis au point le nouveau système d'appel d'urgence pour ascenseurs NetCom LIFT IPex, équipé d'un microphone spécial de sécurité intrinsèque - pour une sécurité maximale dans les zones Ex.

POUR SE FAIRE ENTENDRE – EN TOUTE SÉCURITÉ !

Les zones industrielles sont généralement soumises à des conditions d'air médiocres, des températures élevées ainsi qu'à un niveau sonore important dû notamment aux équipements et aux systèmes de machines. La transmission d'un appel d'urgence doit donc garantir la possibilité de se faire « entendre » au sens propre du terme, même dans un environnement critique. Un microphone en parfait état de fonctionnement et de qualité supérieure est ainsi d'une importance capitale dans cet environnement, afin d'établir une connexion vocale avec un centre d'appels d'urgence. Rien n'est pire ni aussi effrayant pour des personnes en situation de danger que de pouvoir joindre le centre de contrôle sans parvenir à se faire entendre.

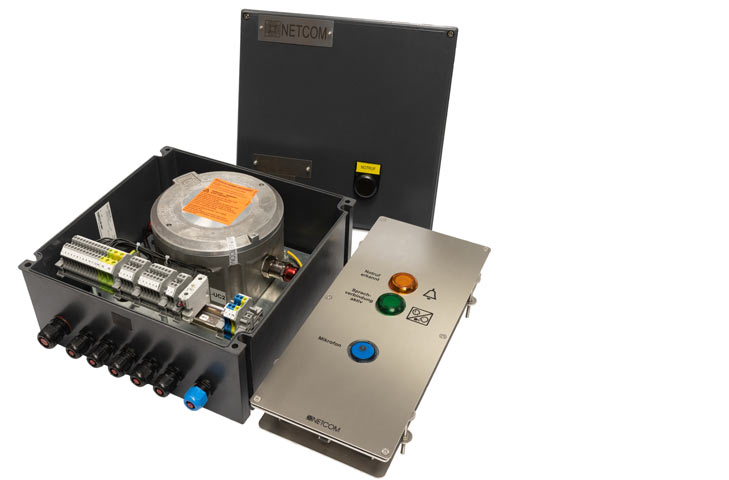

L'objectif de la coopération entre NetCom et R. STAHL était précisément de répondre à cette exigence : le résultat consiste en un microphone Ex i de R. STAHL, qui convient comme matériel électrique simple en version compacte destinée à une utilisation dans les zones 1, 2, 21 et 22. Il capte la parole de manière optimale et fonctionne en sécurité intrinsèque grâce à une barrière Zener. La barrière Zener se trouve dans un boîtier Ex d, qui à son tour est intégré dans un boîtier Ex e. Le bouton d'appel d'urgence y est également installé.

Ex i systeme appel urgence microphone securite intrinseque R. STAHL

POUR UNE TRANSMISSION DE NOUVELLE GÉNÉRATION - MÊME EN ZONES EX

En tant que spécialiste d'équipements de transmission, NetCom propose un large éventail de voies de transmission : Ethernet, téléphonie mobile (LTE/LTE-M/5G), connexion fixe standard (SHDSL), ADSL/VDSL et fibre optique peuvent être combinés entre eux et adaptés aux besoins spécifiques des clients. Des solutions à voie unique ou à double voie (Single/Dual Path) peuvent également être reproduites dans diverses variantes avec des voies de transmission différentes.

Pour les entreprises industrielles, cela signifie que les systèmes existants peuvent être modernisés sans travaux de construction coûteux, par exemple en convertissant un réseau cuivre existant en une technique de transmission numérique. Cela offre un immense potentiel en termes d'économies de temps et de frais. Parallèlement, les entreprises industrielles bénéficient des effets d'échelle, car les nouvelles installations peuvent également être intégrées dans le système NetCom.

La base de NetCom LIFT IPex est constituée par les équipements de transmission IP du réseau de nouvelle génération (Next Generation Network - NGN) pour les atmosphères explosibles. Le système est connecté selon la norme DIN EN 50136 à un centre de réception d'alarme NetCom homologué selon la norme DIN EN 50518. La sécurité des informations (cryptage) est garantie par le protocole VDS SecurIP utilisé.



LA TECHNOLOGIE IP : UN AVANTAGE MAJEUR POUR LA SÉCURITÉ

La technologie IP utilisée a une fonction clé dans le système : les systèmes analogiques existants d'appel d'urgence pour ascenseurs ne sont souvent identifiés comme défectueux qu'en l'absence au bout de 72 heures d'un rappel de routine de la cabine d'ascenseur vers le centre de contrôle ; ce n'est qu'alors que des mesures sont mises en œuvre. Ceci entraîne régulièrement des situations de danger de mort pour les personnes coincées dans la cabine d'ascenseur.

Grâce à la technologie IP, les systèmes d'appel d'urgence pour ascenseurs sont surveillés en permanence et toute défaillance est immédiatement enregistrée. Le centre de réception d'alarme reçoit immédiatement les messages et peut engager sans délai des mesures de dépannage. Tout dysfonctionnement du système, qui ne serait constaté que tardivement lors d'un contrôle de routine normal de trois jours, est de ce fait exclu.



LE MICROPHONE EN POINT DE MIRE

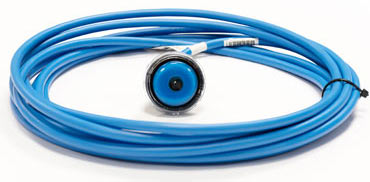

Le microphone de sécurité intrinsèque était au cœur des travaux de développement conjoints des partenaires. Le microphone à électret (Vérification Matériel simple) est intégré dans un voyant lumineux modifié de R. STAHL et y est inséré via un trou de perçage sur mesure. Le microphone est ensuite encapsulé/scellé au moyen d'une résine époxy spéciale. Le microphone ainsi développé dispose du mode de protection Sécurité intrinsèque « Ex i ». Il fonctionne en sécurité intrinsèque avec une barrière Zener à deux canaux de R. STAHL. Le panneau de commande ainsi que le haut-parleur, le bouton d'appel d'urgence et l'affichage des pictogrammes ont été conçus selon le mode de protection Sécurité augmentée « Ex e » et/ou protection par boîtier « Ex t ».

Le système d'appel d'urgence pour ascenseurs NetCom LIFT IPex est de ce fait homologué pour les zones Ex 1 et 2 EPL Gb ainsi que 21 et 22 EPL Db. L'ensemble du système a été soumis à un examen de type selon la directive ATEX 2014/34/UE et est conforme à la série de normes DIN EN 81 applicables aux ascenseurs.

Ex i integration microphone securite intrinseque R. STAHL

CONNEXION JUSQU'EN ATMOSPHÈRE EXPLOSIBLE

Dans la zone sûre du local des machines de l'ascenseur, le système se compose d'un dispositif de transmission spécial développé par NetCom. Les composants et matériels antidéflagrants en atmosphère explosible, tels que le panneau de commande, l'unité de haut-parleur et l'affichage des pictogrammes d'information sont fournis par R. STAHL.

Un système de sécurité continu jusqu'en atmosphère explosible nécessite des mesures supplémentaires. La combinaison des modes de protection Ex d (enveloppe antidéflagrante), Ex e (sécurité augmentée) et Ex i (sécurité intrinsèque) a permis de concevoir un système d'appel d'urgence totalement antidéflagrant.



RÉSULTAT : UNE SÉCURITÉ MAXIMALE EN CAS D'URGENCE – ET EN AMONT

Tout comme R. STAHL, NetCom mise également sur une fiabilité et une sécurité maximales en faveur des personnes et des systèmes. Lorsque de tels partenaires réussissent conjointement à mener à bien un projet, on peut s'attendre à ce que les normes les plus élevées soient satisfaites. Ainsi, le système d'appel d'urgence pour ascenseurs NetCom LIFT IPex, basé sur IP et antidéflagrant, offre le meilleur niveau de sécurité possible jusqu'en atmosphère explosible.

Les avantages en un coup d'œil :

  • Communication claire au volume le plus élevé possible
  • Sécurité maximale grâce à une surveillance permanente de la connexion avec le centre de réception d'alarme
  • Enregistrement immédiat des défaillances et mise en œuvre de mesures nécessaires
  • Surveillance continue des postes d'appel et dispositifs d'appel d'urgence connectés
  • Surveillance de l'ensemble du système pour prévenir toute manipulation non autorisée
  • Gain de temps et d'argent grâce à un montage simple
  • Homologué selon DIN EN 50136 et DIN EN 50518
  • Cryptage sécurisé des informations selon le protocole VDS SecurIP
  • Homologué pour les zones Ex 1 et 2 EPL Gb ainsi que 21 et 22 EPL Db
  • A été soumis à un examen de type selon la directive ATEX 2014/34 /UE



La technologie d'appel d'urgence pour ascenseurs basée sur IP offre également de nouvelles possibilités, notamment :

  • L'enregistrement immédiat des défaillances grâce à une surveillance permanente.
  • La mise en œuvre préventive éventuelle de mesures de dépannage.
  • La fourniture éventuelle de données d'exploitation du système afin d'accroître la disponibilité du système d'ascenseur.

Des prestataires de services industriels de renom utilisent déjà avec succès la nouvelle technologie NetCom dotée du microphone R. STAHL – pour une connexion toujours sûre et efficace capable de sauver des vies humaines.
