Sicurezza in mare
SOLUZIONI EX DI R. STAHL
Il trasporto sottomarino di petrolio e gas dai punti di stoccaggio prevede l'impiego di un'ampia gamma di componenti, sistemi e soluzioni antideflagranti sia in mare che lungo la costa. Questi elementi svolgono differenti funzioni che spaziano dal trasporto e dalla separazione dei combustibili fossili, fino alla produzione e allo stoccaggio di lavorati trasportabili. Parte di queste operazioni viene svolta in loco sulle piattaforme galleggianti. In questo ambiente gli impianti, che vanno dalla gru della piattaforma offshore fino all'oleodotto, devono essere dotati di armadi di controllo con protezione antideflagrante, scatole con quadri di distribuzione e altre unità. R. STAHL è uno dei pochi specialisti del settore che possono offrire un'ampia gamma di prodotti e una vasta esperienza per il settore marittimo petrolifero e dei gas e i rispettivi ambiti correlati.
Equipaggiamento con protezione antideflagrante per il settore marittimo petrolifero e dei gas
Le tipiche applicazioni e gli impianti dell'industria petrolifera e dei gas impongono svariati requisiti, che possono essere descritti in tutta una serie di soluzioni tecniche concrete che, a loro volta, chiariscono diverse peculiarità e approcci di soluzione per la protezione antideflagrante. In seguito vengono presentati i controlli per un sistema di pompe multistadio: il controllo del separatore per la preparazione dei materiali, il controllo della gru e il quadro di distribuzione di un riscaldatore per condotta. Inoltre, vengono illustrate diverse installazioni complete di armadi elettrici che contengono comandi motore e ulteriori apparecchiature elettriche per il sistema di ormeggio di una delle piattaforme galleggianti più grandi al mondo (FPSO), ubicata nel Mar Giallo.

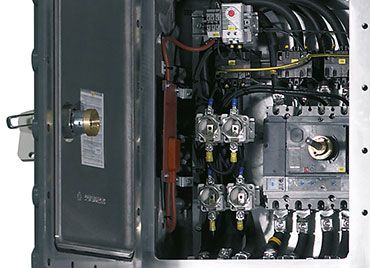

Quadro di controllo per sistemi di pompe
Il trasporto ad alta pressione di sostanze polifasiche è una delle tipiche applicazioni offshore dell'industria petrolifera e dei gas. Una miscela di gas o petrolio, acqua, particelle di sabbia e fanghi viene trasportata con speciali sistemi di pompe, i cui controlli richiedono una protezione antideflagrante e l' insensibilità al clima marittimo. Questa circostanza, oltre a materiali con caratteristiche idonee, richiede spesso anche un particolare rivestimento delle custodie. Per ottenere una soluzione completa, tenendo in considerazione le specifiche e i componenti integrati, R. STAHL può avvalersi di un'ampia serie di custodie, ad esempio, nel formato della serie CUBEx.
Controllo del separatore con protezione antideflagrante
Le miscele trasportate costituite, ad esempio, da petrolio, acqua e sostanze solide devono essere separate con precisione, in primo luogo per scindere le sostanze pregiate dalle sostanze non utilizzabili e in secondo luogo per soddisfare i requisiti di tutela ambientale. A tale scopo, a seconda della quantità e della consistenza dei materiali, vengono utilizzate pompe e separatori con livelli di potenza molto diversi. R. STAHL può garantire la protezione antideflagrante per l'elettronica necessaria e offrire al costruttore dell'impianto un'ampia gamma di prodotti, soluzioni e servizi.
Gru per piattaforme offshore esposte al vento e alle intemperie
Molte piattaforme di perforazione sono dotate di gru di carico offshore che, ad esempio, vengono usate per le operazioni di carico e scarico sulle navi di rifornimento. Queste sovrastrutture, inclusa la relativa tecnologia elettrica (integrata direttamente o installata nelle vicinanze) sono più resistenti alle intemperie rispetto a molte delle altre apparecchiature tecniche usate negli ambienti offshore. Proprio in questo ambito la protezione da condizioni ambientali avverse è di grande importanza. Le corse di traslazione e sollevamento richiedono controlli potenti e precisi.

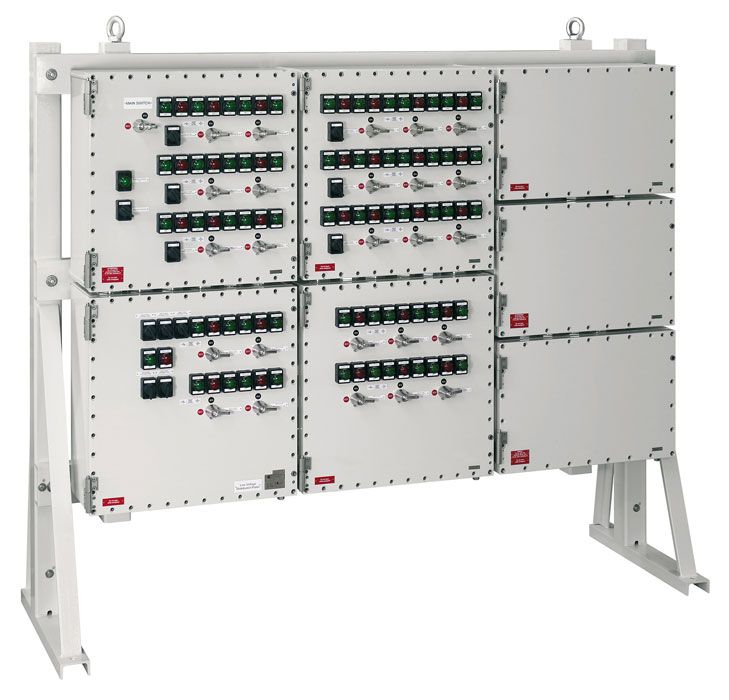

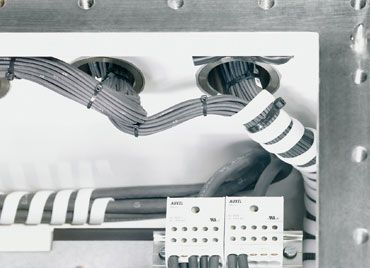

Come soluzione di sistema con protezione antideflagrante è adatta, ad esempio, una combinazione di custodie Ex-d con telaio da parete e omologata per un range di temperature ambientali più ampio. Può essere installata su vari livelli, in modo tale che ogni singola custodia resistente alla pressione possa essere utilizzata in modo ottimale. I vani di collegamento Ex e adeguati offrono la possibilità di collegare i cavi di entrata e uscita ai relativi morsetti omologati. Ciò offre il massimo della comodità per il collegamento e la messa in funzione del controllo nel luogo di lavoro.

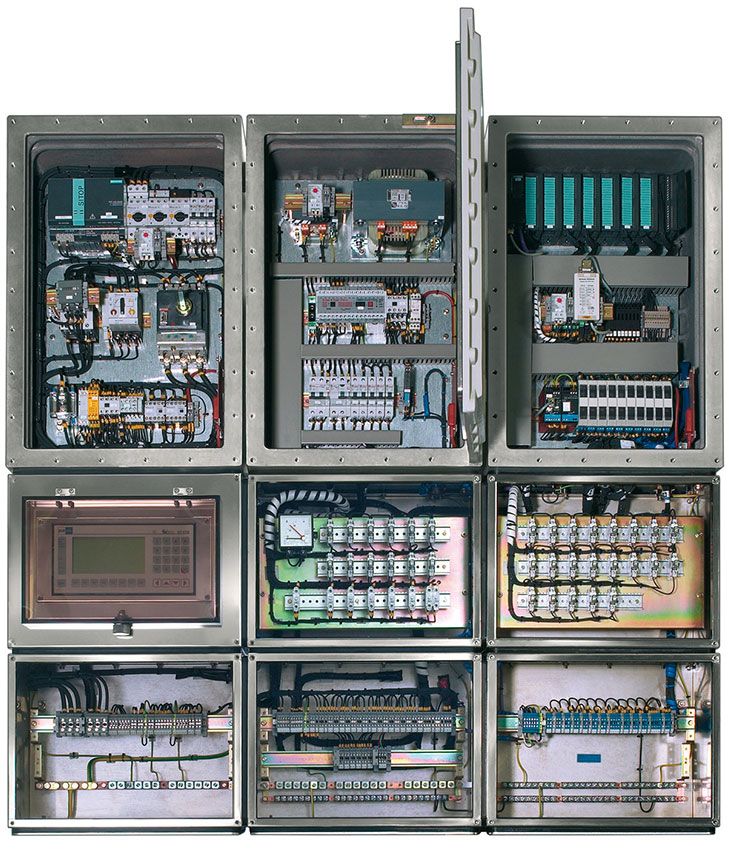

Di serie, sussiste la possibilità, di utilizzare lo sportello della custodia delle camere ignifughe come ulteriore livello di montaggio. Ciò consente di risparmiare spazio all'interno del corpo della custodia, da sfruttare per il montaggio della tecnologia di controllo necessaria. Speciali passacavi rendono possibile l'impiego di funzioni meccaniche opzionali anche dall'esterno. In aggiunta, R. STAHL offre tutta una serie di componenti di automazione adatti, quali le barriere di sicurezza e gli isolatori, che fungono da interfacce ottimali per i relativi circuiti elettrici Ex i collegati a valle. In questo modo è possibile collegare al controllo, pressoché tutti i sensori e gli attuatori a sicurezza intrinseca.
Quadro di distribuzione per un riscaldatore per condotta
Per garantire il trasporto senza problemi di petrolio e gas attraverso una condotta, spesso si rende necessario usare un tracciamento elettrico, così da generare e mantenere la giusta temperatura all'interno della condotta stessa. Per alimentare questo tipo di riscaldatori, vengono utilizzati trasformatori collegati con un circuito ad anello, che forniscono elevate correnti di cortocircuito in quasi ogni punto dell'impianto. Proprio questi trasformatori impongono particolari requisiti per la protezione antideflagrante dei quadri di distribuzione, poiché in presenza di questi carichi elevati i sistemi tendono a surriscaldarsi.Anche in questo caso R. STAHL può fornire la soluzione ideale.

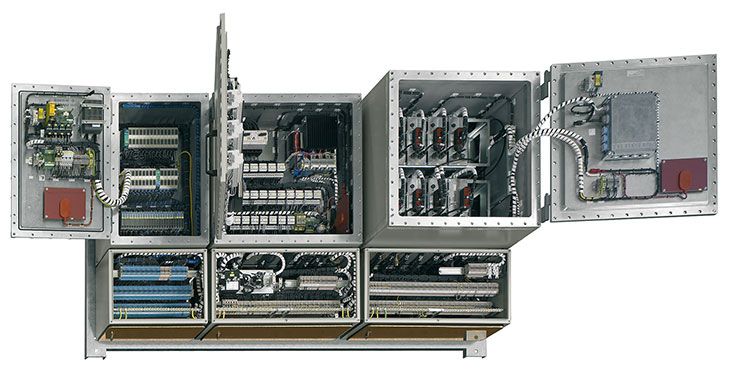

Sistemi di armadi elettrici Ex per sistemi di ormeggio per piattaforme
Così come per la gru di carico offshore, anche per il Soft Yoke Mooring System (SYMS), ovvero il sistema di ormeggio per piattaforme flottanti di produzione e carico, deve sottostare a requisiti particolarmente stringenti che hanno effetti diretti sulla progettazione degli armadi elettrici con protezione antideflagrante. Nella Baia di Bohai nel Mar Giallo, una delle piattaforme FPSO (Floating Production, Storage and Offloading) più grandi al mondo, con spazio di stoccaggio per 1,8 milioni di barili di petrolio, è attraccata a una torre di ormeggio ancorata al fondo marino.

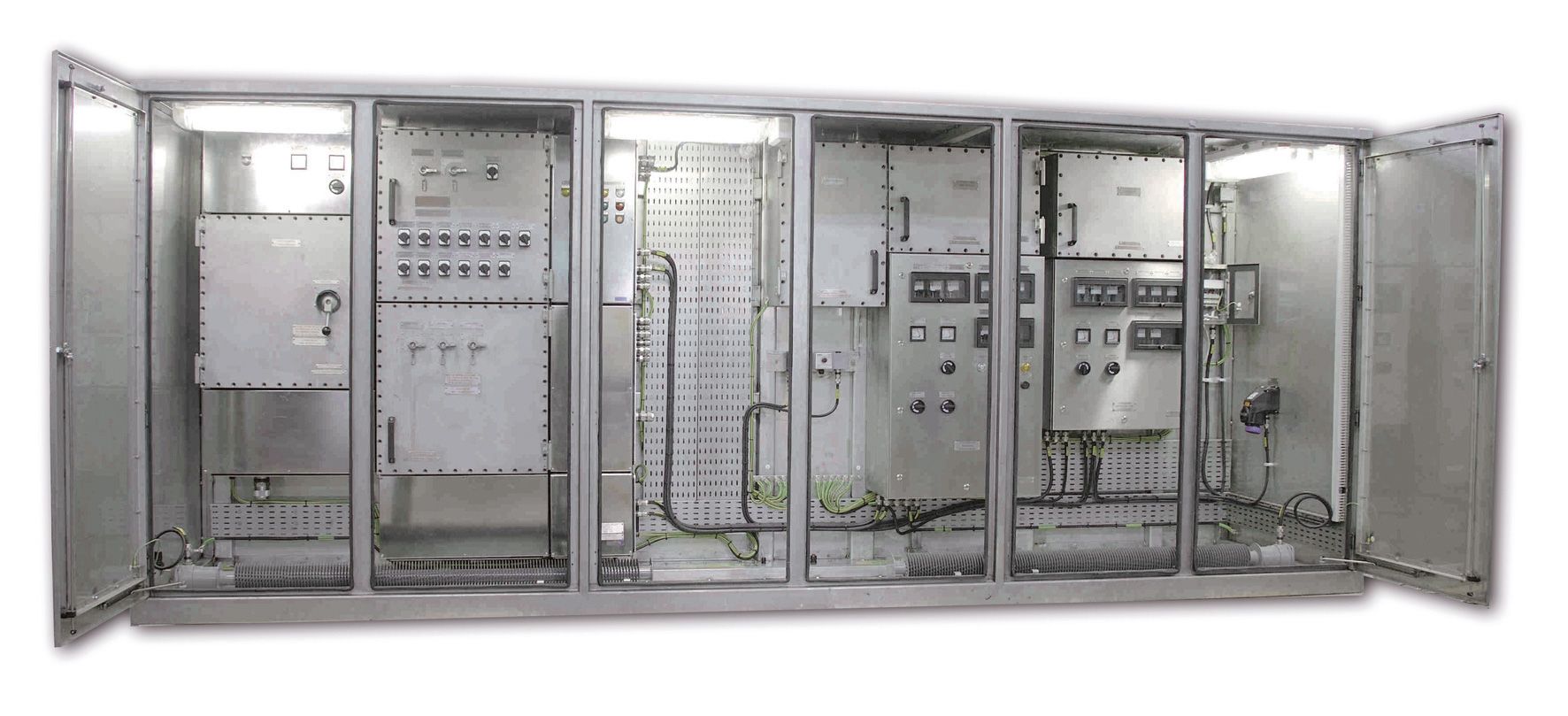

La torre senza equipaggio, l'isola FPSO e il soft yoke (la staffa di collegamento tra le due strutture) sono dotati di una serie di componenti e sistemi elettrici, tra cui, in particolare, i comandi motore, i quadri di distribuzione e i trasformatori. R. STAHL ha realizzato una soluzione di alloggiamenti con protezione antideflagrante adatta ai suddetti componenti. Si tratta di sistemi di armadi basati su custodie modulari della serie CUBEx.
In tutte e tre le postazioni di installazione è stato possibile integrare la necessaria tecnologia di controllo, alimentazione e sicurezza in un unico armadio elettrico. Soprattutto per l'armadio della torre di ormeggio era importante garantire dimensioni compatte, dato il ridotto spazio a disposizione.
Per proteggerlo dall'aggressività dell'atmosfera marina, l'armadio esterno è stato completamente realizzato in acciaio inox. Ciò garantisce una lunga durata meccanica del sistema. All'interno si trovano una serie di custodie conformi al modo di protezione Ex d, scatole di derivazione in acciaio inox a sicurezza aumentata (Ex e) e quadri di distribuzione in forma di combinazione di modi di protezione (Ex de). Inoltre, gli armadi sono dotati di un sistema di riscaldamento Ex, e di illuminazione con protezione antideflagrante.
Conclusione
Gli impianti tecnici impiegati per il trasporto di petrolio e gas lungo la costa e in mare devono essere equipaggiati con sistemi di controllo, quadri di distribuzione ecc. con protezione antideflagrante. Questi componenti devono essere progettati, consegnati e installati da tecnici specializzati del settore. Le soluzioni ideali per le applicazioni presuppongono una gamma completa e versatile di componenti elettrici idonei, un assortimento di custodie possibilmente modulari, un know-how approfondito della protezione antideflagrante e la conoscenza del relativo settore. In questo modo è possibile garantire sia una disposizione sicura sia funzionale di custodie di sistema combinate tra loro. La gamma completa di prodotti e la lunga esperienza nel settore del petrolio e dei gas, rendono R. STAHL il partner ideale per la fornitura Ex dell'intero ventaglio di tecnologie per impianti specifici del settore, ad esempio in ambiente marittimo.
