100% di sicurezza del processo sulla piattaforma

Tempo meraviglioso, condizioni tremende

Oltre alle ricorrenti atmosfere a rischio di esplosione (zona 1), occorreva tenere presente anche il clima tropicale e l'aria marina. Sulla piattaforma il termostato segna spesso temperature costanti sopra i 35 °C. Le temperature massime possono arrivare oltre i 50 °C. La presenza di temperature ambiente così alte, impone di adottare precauzioni particolari specialmente per il funzionamento del caricatore per le batterie degli UPS, la cui potenza dissipata è elevata.

Per evitare il surriscaldamento, R. STAHL ha installato il caricatore nella custodia CUBEx più grande a disposizione. La potenza dissipata viene espulsa mediante una serie di misure particolari. Infatti, il calore viene convogliato fuori dalla custodia protettiva tramite una tecnologia di dissipazione brevettata (Cold Plate Technology). Per garantire un facile accesso alla custodia CUBEx durante i lavori di manutenzione, questo corpo di raffreddamento è montato lateralmente.

L'equipaggiamento speciale che soffia via il calore

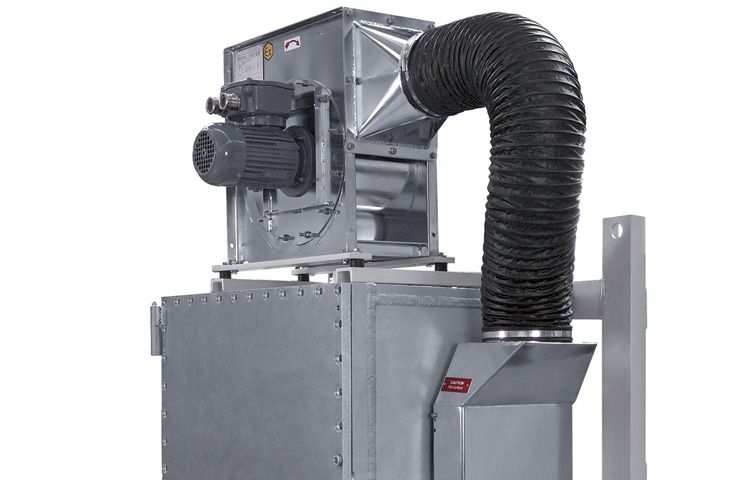

La dissipazione termica viene realizzata da un ventilatore Ex in acciaio inox, dotato di monitoraggio del funzionamento, installato sopra la custodia. Anche per questo ventilatore occorre che vengano soddisfatti determinati requisiti per l'utilizzo in zona 1 con le condizioni estreme presenti. Il raffreddamento forzato appositamente progettato viene controllato e monitorato in modo intelligente; il modo operativo viene adattato in base alla temperatura ambiente attuale. Grazie a tali misure, nonostante le difficili condizioni di utilizzo, è possibile compensare potenze dissipate fino a 1.000 W superiori ai normali valori indicati in base alla superficie della custodia. Il caricamento della batteria comporta un notevole calore residuo, che viene ceduto all'ambiente circostante senza compromettere la funzionalità del caricatore stesso.

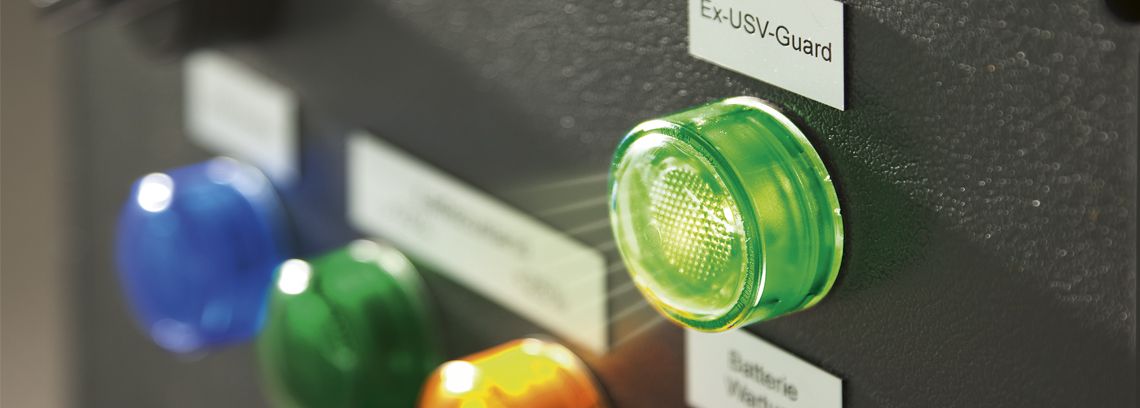

In tutte le soluzioni UPS di R. STAHL, la protezione antideflagrante prescritta per la zona 1 viene garantita da una funzione particolare. Un Ex UPS Guard integrato monitora le funzioni del caricatore e delle batterie installate nell'area a rischio di esplosione ai sensi delle direttive ATEX e anche in conformità alla norma IEC/EN 60079 ff e assicura così un funzionamento sicuro.

Illuminazione costante a doppia alimentazione

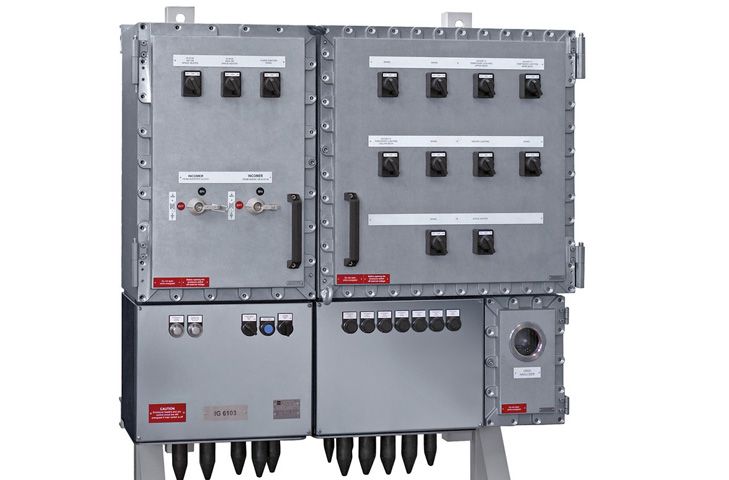

Per garantire un'alimentazione senza interruzioni dell'illuminazione è stato installato un quadro di distribuzione con alimentazione in parallelo sicura dalla rete normale e dalla rete di emergenza. Il distributore dell'illuminazione è dotato di due alimentatori che non possono essere usati contemporaneamente. Inoltre, ogni uscita viene monitorata in modo separato per quanto concerne i guasti a terra. Tutte le funzioni sono controllabili dall'esterno e lo stato di ogni uscita può essere letto chiaramente sulla posizione della maniglia.

Grazie all'impiego combinato delle custodie CUBEx del modo di protezione Ex d (custodia a prova di esplosione) e delle camere di connessione Ex e (sicurezza aumentata) è possibile realizzare una struttura molto compatta e dal peso ottimizzato per spazi di installazione ristretti sulla piattaforma offshore. Tutte le parti metalliche esterne della custodia CUBEx resistente all'acqua di mare sono state realizzate in acciaio inox SS316. L'impiego in ambiente marittimo non richiede un' ulteriore trattamento superficiale.

100% di sicurezza del processo sulla piattaforma

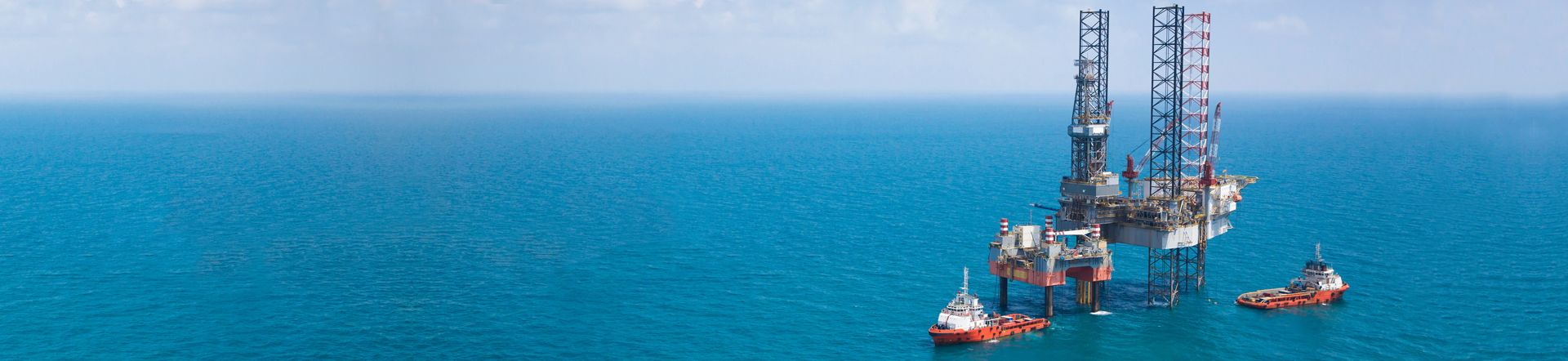

Per le piattaforme di estrazione di petrolio e gas e ambienti a rischio di esplosione similari, in cui l'assoluta affidabilità è di massima importanza, R. STAHL progetta alimentazioni di corrente senza interruzioni (UPS) individuali e specifiche per l'applicazione. Specialmente sulle piattaforme senza equipaggio, questi sistemi garantiscono che, in caso di interruzione di corrente, le utenze più importanti (oltre alle ventole e alle pompe anche la tecnologia di navigazione e segnalazione, come GPS e fari lampeggianti) vengano alimentate per un periodo di tempo prestabilito. In questo modo è possibile acquisire e salvare i dati in modo coordinato e portare la piattaforma in uno stato di sicurezza.

Soluzioni UPS modulari

R. STAHL offre UPS modulari con protezione antideflagrante con un'ampia scelta di componenti. Possono essere combinate tra loro in modo flessibile ed eventualmente dotate di un equipaggiamento particolare, per garantire l'adattamento ottimale ai requisiti di specifici casi applicativi. Le soluzioni UPS possono essere progettate per il funzionamento in parallelo o il funzionamento a tampone.I sistemi UPS di R. STAHL consentono di alimentare in modo autonomo le apparecchiature collegate per un periodo che varia da 5 minuti a qualche ora e di continuare a utilizzarle. La struttura modulare comprende i caricabatteria, diversi tipi di batterie con protezione antideflagrante, la tecnologia di monitoraggio della carica con indicatori di allarme, i quadri di distribuzione DC e gli inverter per diversi range di potenza. Inoltre, R. STAHL mette a disposizione una selezione di diverse custodie con protezione antideflagrante.

Oltre alla struttura modulare generale, R. STAHL può progettare in modo personalizzato la protezione antideflagrante dei singoli moduli a seconda delle esigenze e garantire la certificazione necessaria. Grazie a componenti robusti e alle misure protettive, i sistemi possono avere prestazioni elevate anche in presenza di condizioni estreme, quali caldo o freddo estremo, alto tasso di umidità e atmosfera salmastra. Se necessario, è possibile apportare modifiche funzionali e prestazionali ai sistemi specifici per i clienti, anche in un secondo momento. R. STAHL accompagna l'implementazione e l'utilizzo dei sistemi con offerte di consulenza in tutte le fasi: dalla progettazione, alla fornitura, fino al servizio di assistenza post-vendita.
