Quadro elettrico gigante per l'impiego offshore
UNA SOLUZIONE CONVINCENTE CHE APRE NUOVE DIMENSIONI

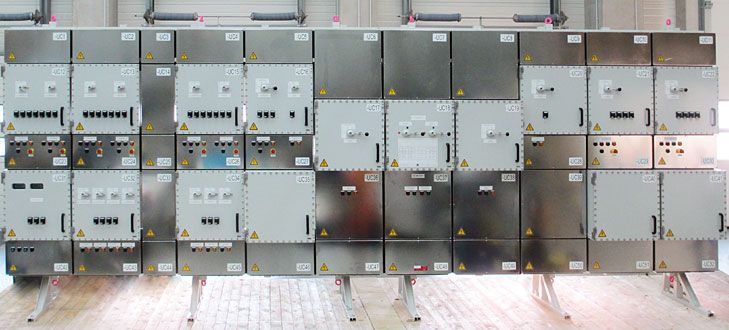

Per una piattaforma offshore, situata al largo della costa del Brunei, R. STAHL ha progettato un quadro elettrico su misura per l'applicazione. La difficoltà consisteva nel fatto che tutti i requisiti tecnici necessari dovessero essere racchiusi in un unico controllo e in uno spazio molto ridotto. Inoltre, il nostro cliente richiedeva elevate prestazioni di dissipazione termica. Un'ulteriore richiesta del cliente era un'alta corrente nominale di 800 A e la relativa barra collettrice da 1.000 A.
Accettare le sfide, per raggiungere nuove dimensioni
La progettazione ingegneristica di R. STAHL non si è lasciata intimorire dalla difficoltà delle richieste e, grazie alle competenze e all'esperienza nel settore della protezione antideflagrante, ha trovato la giusta soluzione. Sono state montate due custodie a camera ignifuga una sopra l'altra e dieci una accanto all'altra, così da disporre di tutte le uscite necessarie. Questo design ha consentito di risolvere i problemi termici causati dalle condizioni climatiche e ambientali e dall'elevato calore dissipato.
Al centro del controllo c'è l'alimentazione. Anziché la necessaria barra collettrice da 1.000 A (tecnicamente non realizzabile) l'alimentazione è stata suddivisa in 2 x 630 A. Entrambe le barre funzionano sempre simultaneamente e la funzionalità richiesta dal cliente è garantita al 100%. Per quanto riguarda la resistenza ai cortocircuiti, le barre collettrici utilizzate soddisfano l'esigenza del cliente.
Per raggiungere la corrente nominale di 800 A durante il funzionamento del quadro di distribuzione, è stata utilizzata una custodia Ex d del tipo 8264/5996. La grande profondità di montaggio di questa custodia consente l'installazione di componenti critici dal punto di vista termico (ad es. interruttore di potenza, pulsanti) con elevata potenza dissipata.
A causa delle dimensioni del quadro di distribuzione, lungo circa otto metri e alto oltre tre metri, così come l'elevato peso di circa sette tonnellate, la struttura del telaio doveva essere separabile così da poter essere realizzata separatamente e trasportata. Un tecnico dell'assistenza di R. STAHL si è accertato direttamente sul luogo che il quadro di controllo venisse montato a regola d'arte.
