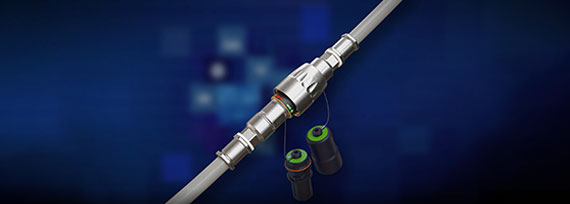

Ex miniCON-Steckverbinder der Serie 8595 von R. STAHL

So smart ist
die sicherste
Verbindung

Ihre Verbindung zur Zukunft

miniCON - eine mini CONnection mit großem Potential.

Denn der Steckverbinder ist die einfachste, sicherste und zuverlässigste Lösung, Feldgeräte mit Stromquellen, Datennetzwerken oder anderen Geräten miteinander zu verbinden: Selbstverständlich entwickelt für explosionsgefährdete Bereiche.

Sie sparen Kosten: Dank einer schnellen und einfachen Installation, einer unkomplizierten Bedienung sowie wartungsfreiem Betrieb, ist geschultes Personal in Zukunft nicht mehr notwendig.

miniCON wurden nach ATEX und IECEx weltweit für die Zonen 1, 2, 21 und 22 zertifiziert. Egal ob in der Öl-, Gas-, Chemie-, Pharma-, Lebensmittel- oder Kosmetikindustrie, im Offshore-Bereich oder Schiffbau: Unser miniCON eignet sich für vielfältige Anwendungen, wo immer zuverlässige Steckverbinder benötigt werden.

X:
Y:
Ex miniCON-Steckverbinder der Serie 8595 von R. STAHL

Twist-Lock-System

Drehverriegelungsmechanismus für eine mechanische und elektrische Verbindung mit nur einem „Dreh".

Unverwechselbare Anschlüsse

Drei Kodiermöglichkeiten für Anschlüsse, die nicht falsch gesteckt werden können.

Bereit für Ex e, Ex d und Ex i

Modular – Einfache Anpassung an verschiedene Ex-Zonen und Sicherheitsbestimmungen.

Durchgehende interne Abschirmung

Durchdachtes Abschirmkonzept für minimale elektrische oder elektromagnetische Störeffekte (EMV).

Mehrpolige Verbindungsoptionen

Unterstützt alle elektrischen Verbindungen für Bus-Systeme und Dreiphasenstromversorgung.

Flexibler Kabelquerschnitt

Kontaktelemente für Kabelquerschnitte von 0,25 mm² bis 2,5 mm².

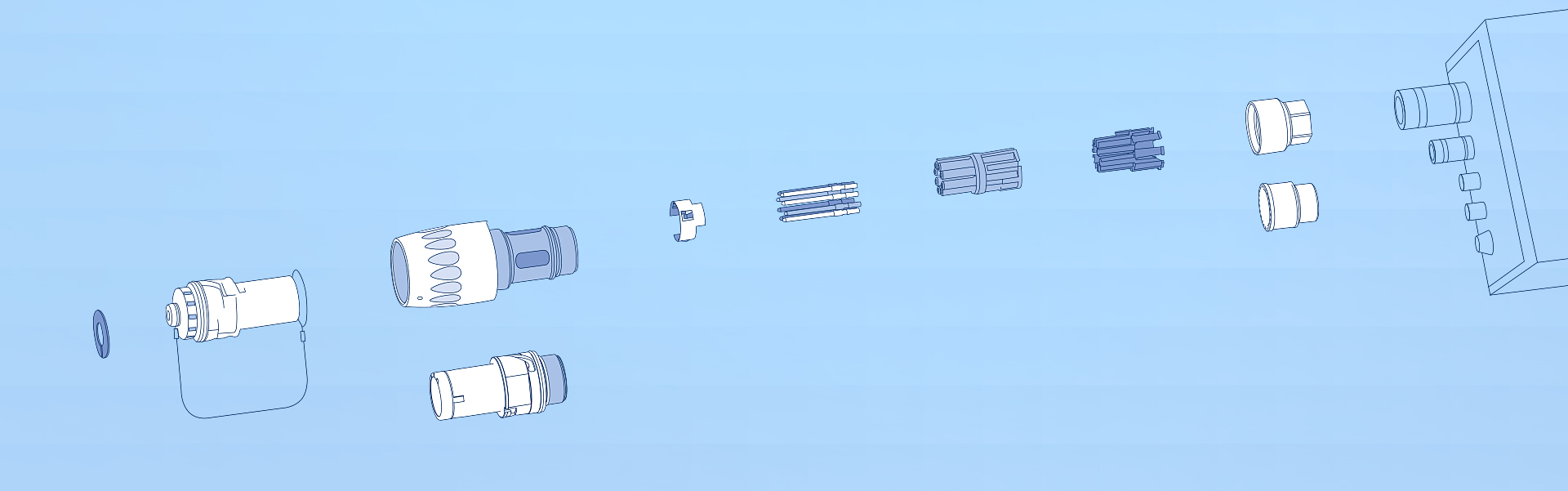

Modulares Baukastensystem

Große Bandbreite an Modulen & Adaptern für fast alle möglichen Anwendungen im Ex e- & Ex d-Bereich.

Universell, einfach und flexibel

Einfache Installation und Wartung in Ex e- und in Ex d-Gehäusen, dank selbsterklärendem Aufbau.

EINE VERBINDUNG - VIELE SYNERGIEN


Dank der ausgeklügelten Entwicklung sind die miniCON-Steckverbinder einzigartig flexibel, modular und überzeugen durch einfaches Handling, Kosteneinsparungen und Zukunftssicherheit. Was genau darunter zu verstehen ist? Ganz einfach:


FLEXIBILITÄT

  • Volle Freiheit für alle Anwendungen, da jede elektrische Verbindung zwischen Bus-Systemen und Dreiphasenstromversorgung (8-polig oder 7-polig + PE, High-Speed-Bus, 3-Phasen + Hilfskontakt) unterstützt wird.
  • Selbständigkeit, da die Steckverbinder kundenseitig kodierbar sind und auch im Nachgang jederzeit angepasst werden können.
  • Keine Verwechslungsgefahr: Dank des selbstfindenden Systems mit drei Kodiermöglichkeiten für Anschlüsse, die nicht falsch gesteckt werden können.
  • Plug & Play“ ermöglicht schnelles und leichtes Abklemmen des Steckers und somit den Einsatz an anderen Orten.
  • Der Anschlussquerschnitt von 0,25mm2 bis 2,5mm2 ermöglicht eine hohe Flexibilität bei der Auswahl von Leitungen.

MODULARITÄT

  • Die Steckverbinder bestehen aus vielen gleichen Komponenten. Dies ermöglicht variable Ausführungen.
  • Modular mit frei kombinierbaren Komponenten.
  • Verwenden Sie eigene, bereits im Einsatz befindliche Kabel- und Leitungseinführungen und vermeiden Sie so zusätzliche Bestellungen und Kosten.

EINFACHES HANDLING

  • Einfache und schnelle Montage aufgrund der geringen Teilevarianz sowie eines logischen Aufbaus.
  • Stifte falschbelegt? Kein Problem, dank Snap-In-Funktion ist eine einfache Korrektur möglich.
  • Die Hot-Swap-Funktion ermöglicht den Austausch von Baugruppen im laufenden Betrieb durch nur einen einzigen Mitarbeiter.
  • Drehen, Kontaktieren und Sichern - mit nur drei Schritten, dank einfachem Drehmechanismus, gelingt eine mechanische und elektrische Verbindung.
  • Der Steckverbinder lässt sich problemlos einhändig und auch mit Handschuhen stecken und ziehen.
  • Die Einbauteile eines Ex-d-Gehäuses können mittels Positionierhilfe in 24 unterschiedlichen Möglichkeiten ausgerichtet werden.

KOSTENEINSPARUNGEN

  • miniCON ist wartungsfrei. Müssen Ihre anderen Geräte gewartet werden, so ist dies schnell und einfach möglich, denn Sie müssen lediglich den Stecker ziehen.
  • Durch die schnelle Wartung werden die Stillstandzeiten Ihrer Produktion deutlich minimiert.
  • Ebenso ist die zügige Inbetriebnahme gesichert, da die Einzelverdrahtung vor Ort entfällt und die Installationszeit sich deutlich reduziert.
  • Langer Genehmigungsprozess für Heißarbeit? Jetzt nicht mehr, denn dank der Hot-Swap-Technologie kann der Steckverbinder jederzeit sicher mechanisch und elektrisch von nur einer Person getrennt werden.
  • Auch werden Fehler und Fehlersuche in der Anlage eliminiert, da alle Steckverbinder vom OEM vormontiert und getestet werden.
  • Ein Steckverbinder für alles - lediglich das Grundteil von Stecker und Kupplung unterscheidet sich, der Rest ist gleich - so können Sie viele Lagerkosten einsparen.

ZUKUNFT

  • Rückverfolgung aller Einzelteile? Eindeutige Dokumentation durch Digitalisierung? Kein Problem. miniCON ist so konzipiert, dass es sich mühelos einbindet, denn für uns ist die Serialisierung Standard.
  • Ebenso werden moderner Wartungsstrategien unterstützt, dass die Zukunftssicherheit unterstreicht.

WEITERE HIGHLIGHTS

  • Die Ziehbremse ist ein echtes Highlight, denn dank Beschleunigung beim Ziehen ist eine sichere Trennung möglich, da ein Kontaktabbrand vermieden wird.
  • Auch der Verriegelungsmechanismus mit der Anzeige on/off ist eine Besonderheit – so erkennen Sie sofort, ob Ihr Steckverbinder geschlossen oder getrennt ist.

miniCON für alle Fälle

Sie wundern sich, was miniCON noch alles kann? Erfahren Sie hier mehr.

Ex miniCON-Steckverbinder der Serie 8595 von R. STAHL

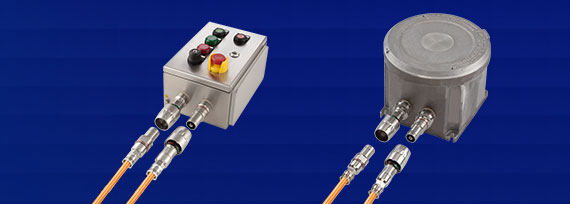

miniCON mit Ex-e- oder Ex-d-Gehäuse

Ex miniCON-Steckverbinder der Serie 8595 von R. STAHL

Inline-Applikationen

Technische Daten auf einen Blick

TECHNISCHE DATEN
Temperaturbereich – 60 °C bis + 75 °C
Trennvermögen 500 V AC / 16 A
110 V DC / 8 A
Hot-Swap-Fähigkeit
Ex-Bereiche Zone 1, 2, 21 & 22
IP-Schutz IP66 & IP68 (IEC60529)
Zertifikate* ATEX, IECEx
Material Kunststoff oder Edelstahl

                                                                                                                                                                                                                                                                                                                                                                                                           *EAC & cULus ab Sommer 2022
